Revit(기초) 06. 매스 모델링 (1)

기본 그리드 세팅.rvt

13.32MB

기본적인 그리드 세팅입니다. 실습에 있어서 참고해주시면 되겠습니다.



1. 매스 작업 & 대지

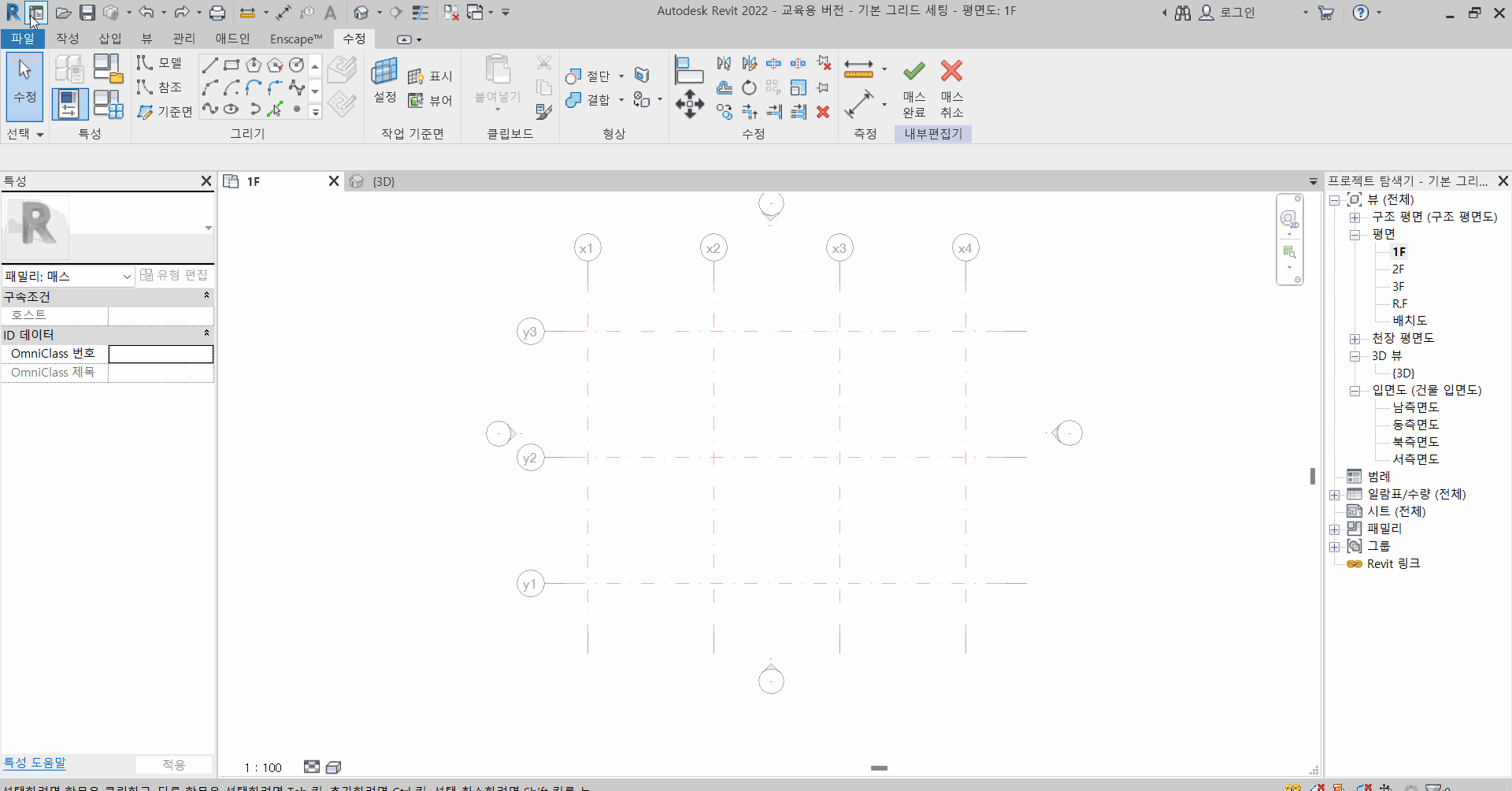

상단 매스 작업 & 대지를 클릭 후 내부 매스를 클릭합니다.

이름은 mass 1으로 하겠습니다.

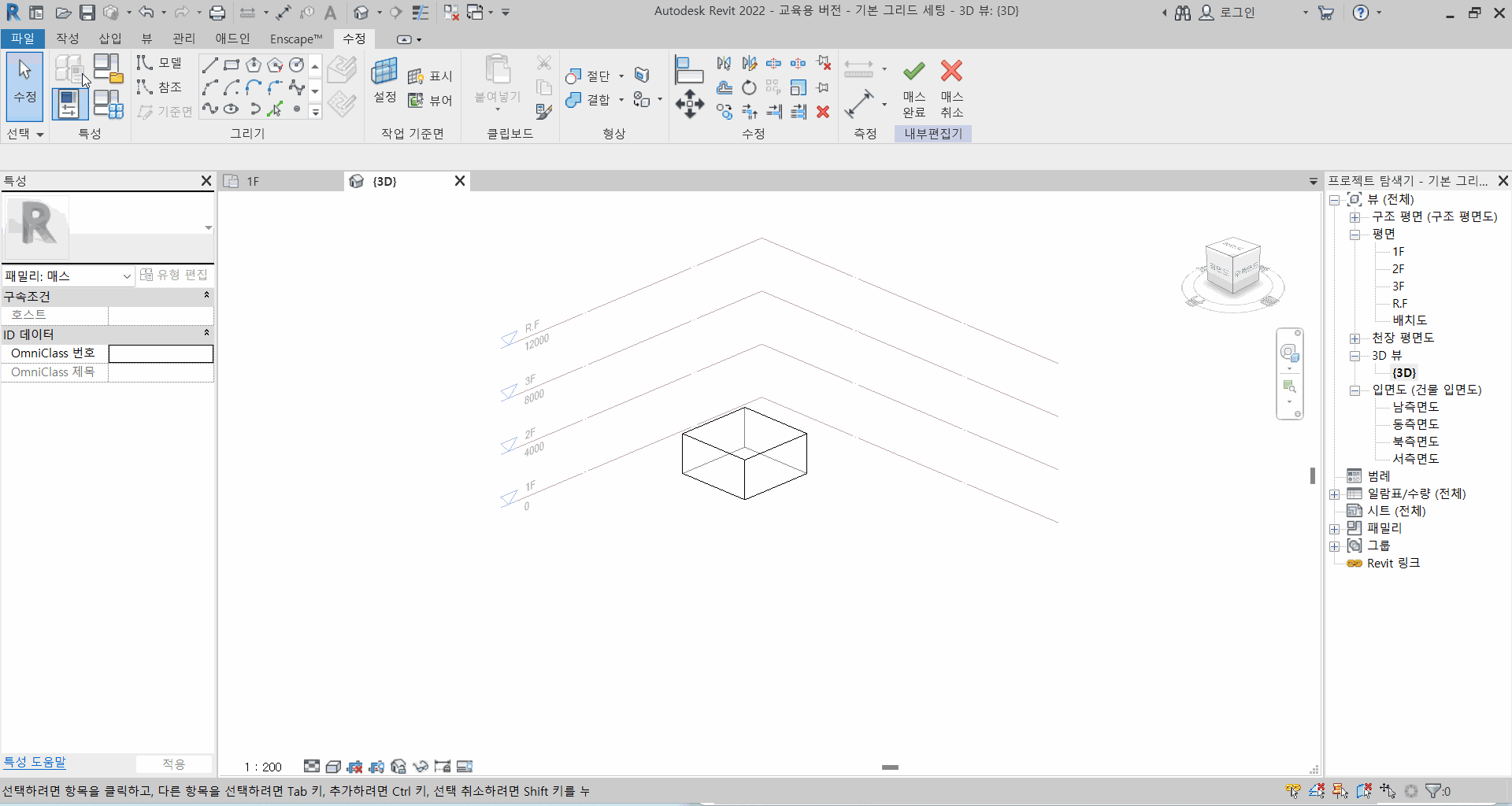

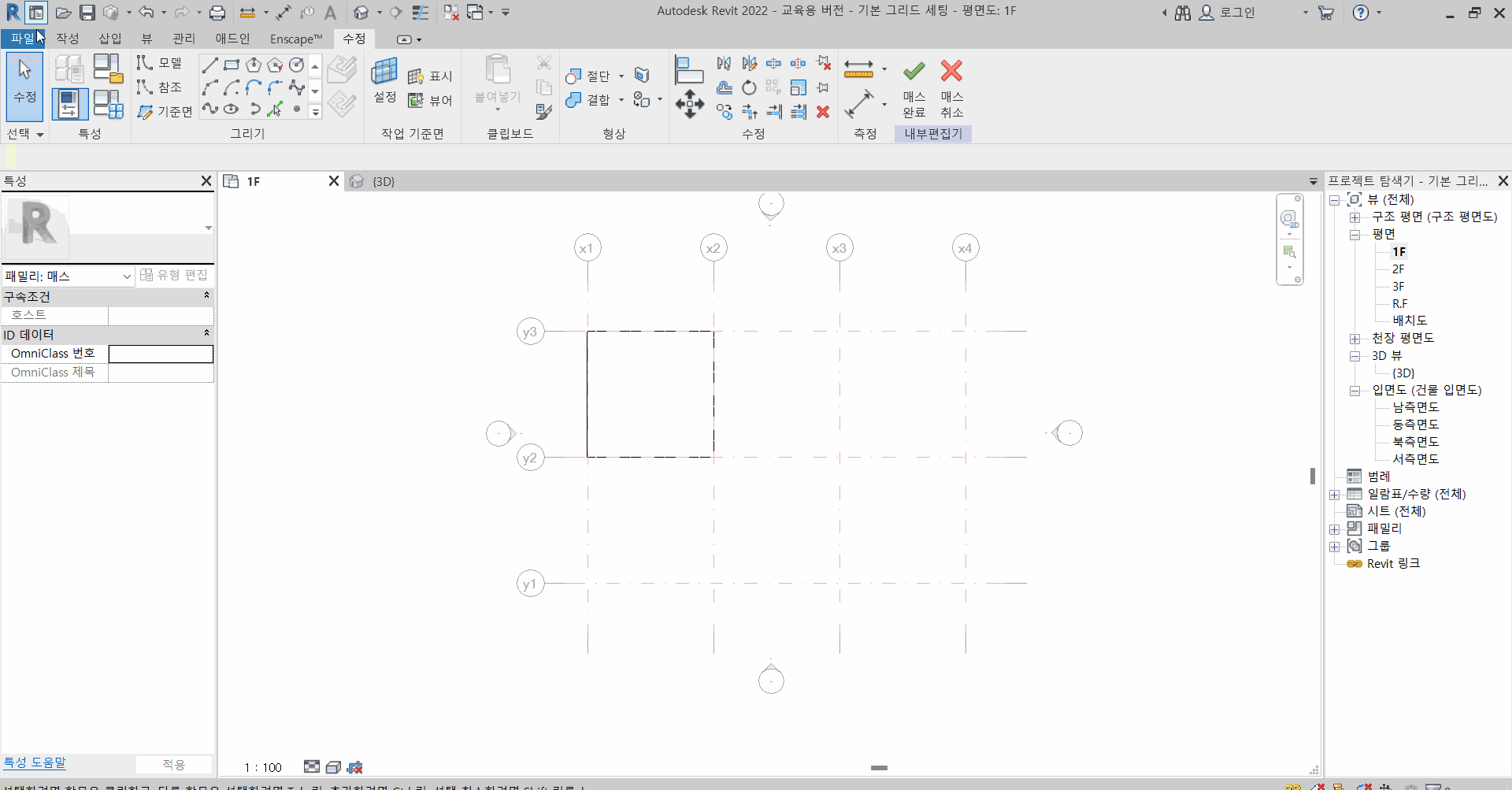

사각형을 이용해서 간단하게 만들겠습니다.

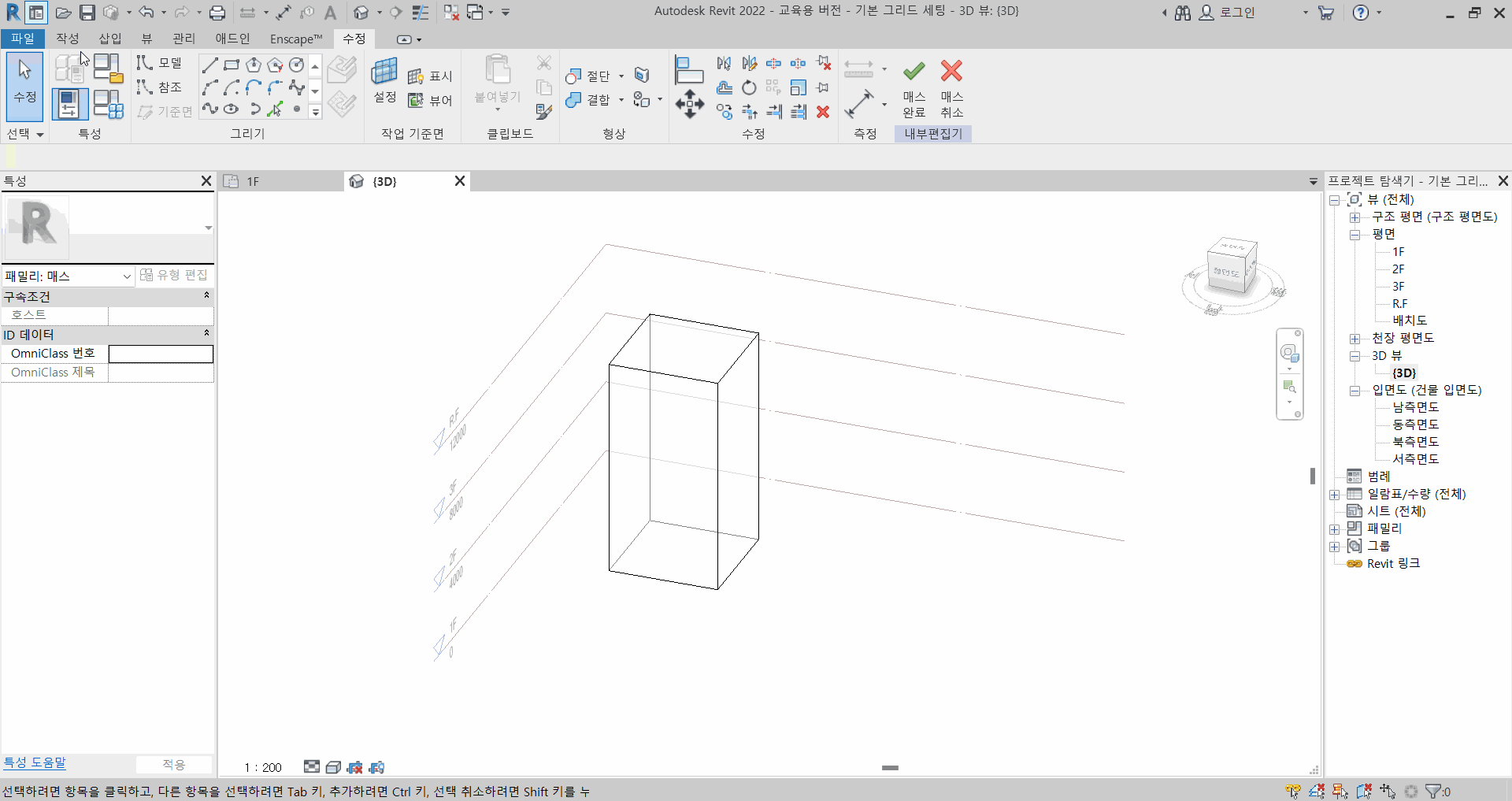

이후 선택해서 양식 작성 -> 솔리드 양식을 클릭해주게 되면 입체모형으로 돌출되게 됩니다.

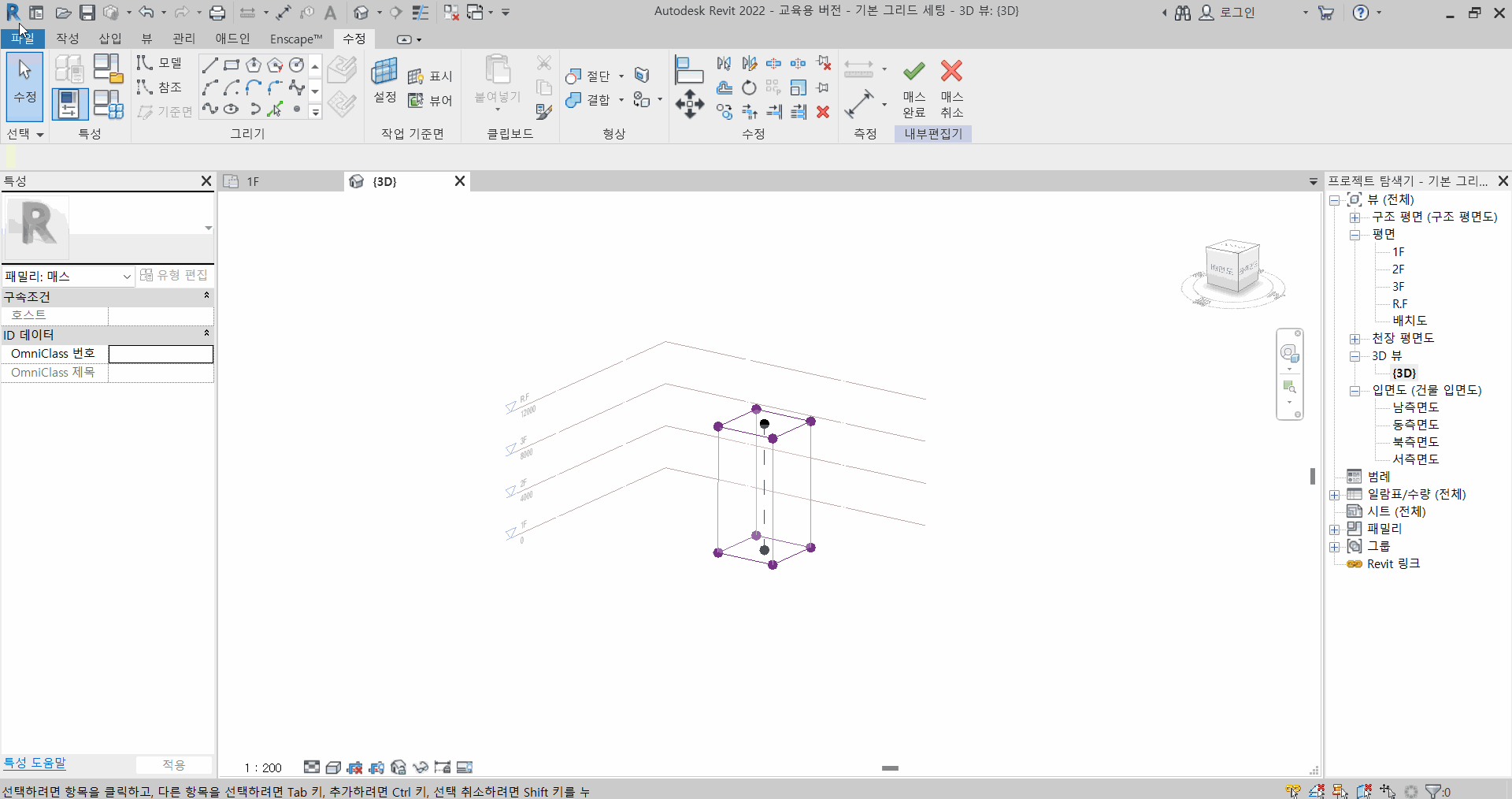

이후 정렬(단축키 AL)을 통해서 지붕까지 높이겠습니다.

2. X 레이

2-1. X 레이 - 모서리 추가

매스 전체를 선택 후 X 레이, 모서리 추가를 순서대로 누른 후 자유롭게 이동한 모습입니다. 비정형 매스를 만들 수 있습니다.

2-2. X 레이 - 프로파일 추가

프로파일 추가를 하여 화살표를 눌러 모형을 자유롭게 변형한 모습입니다.

또한 회전(단축키 RO)를 활용하여 프로파일을 회전 시킬 수도 있습니다.

3. 바닥, 지붕, 벽 작성

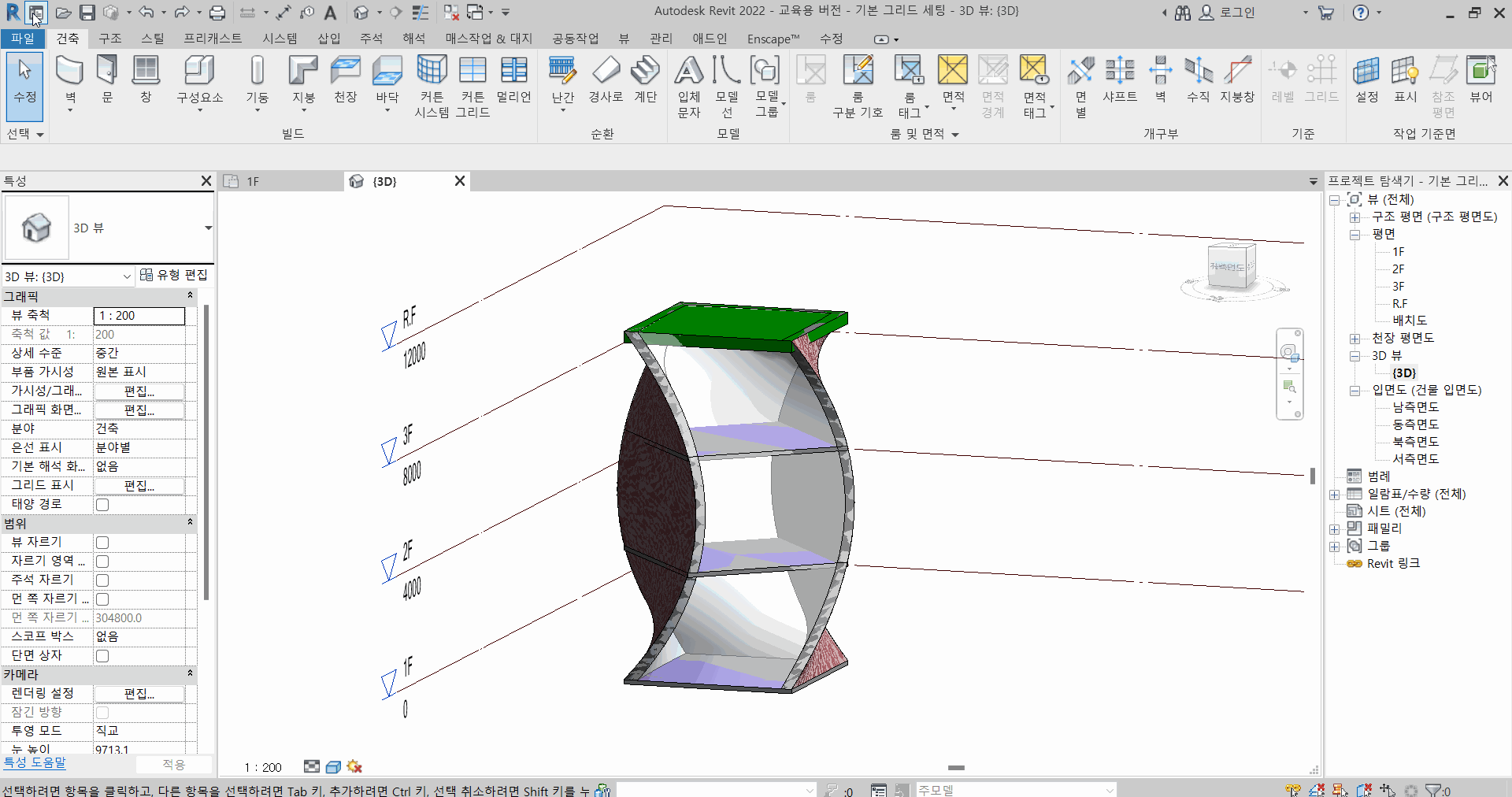

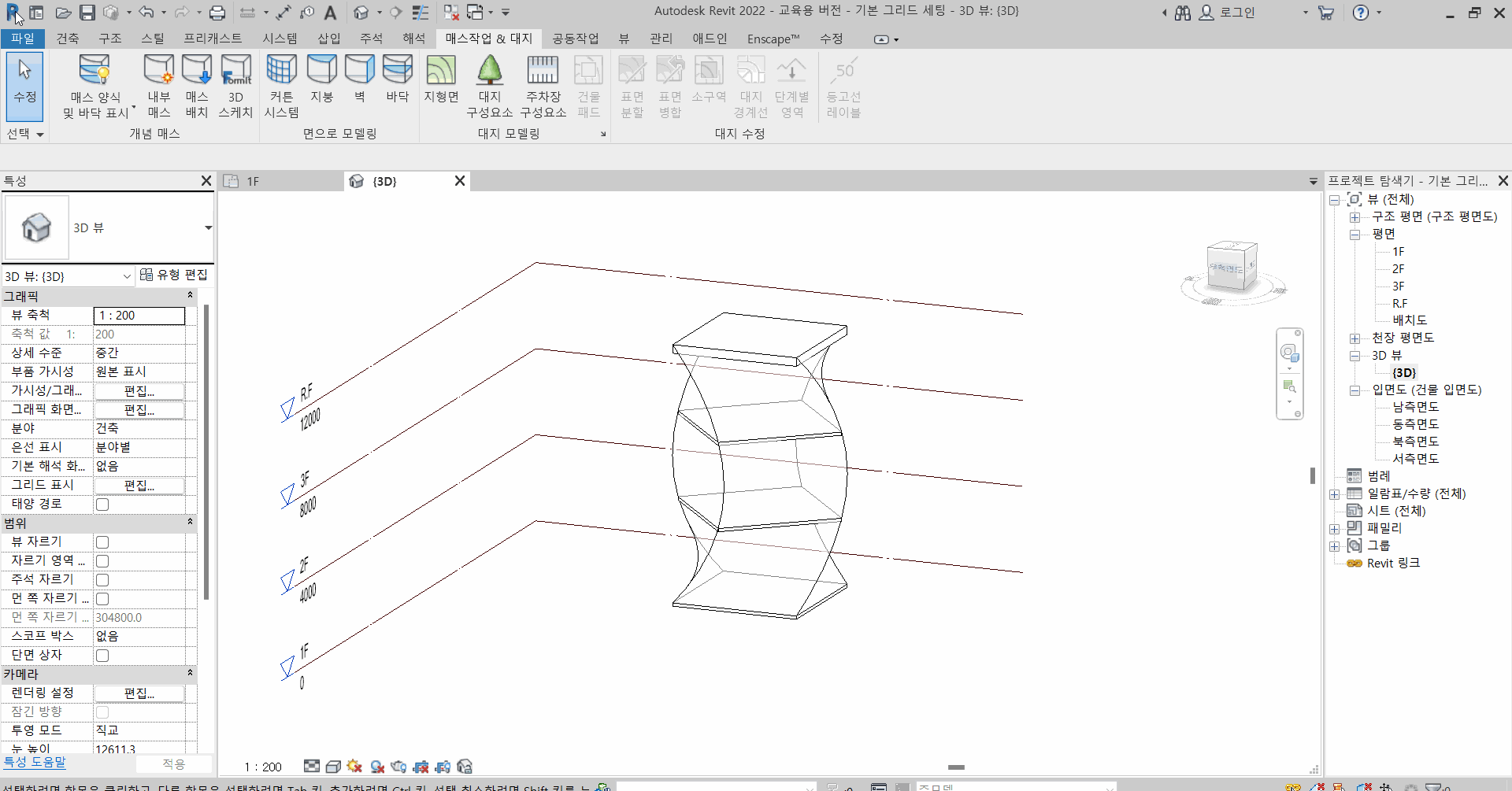

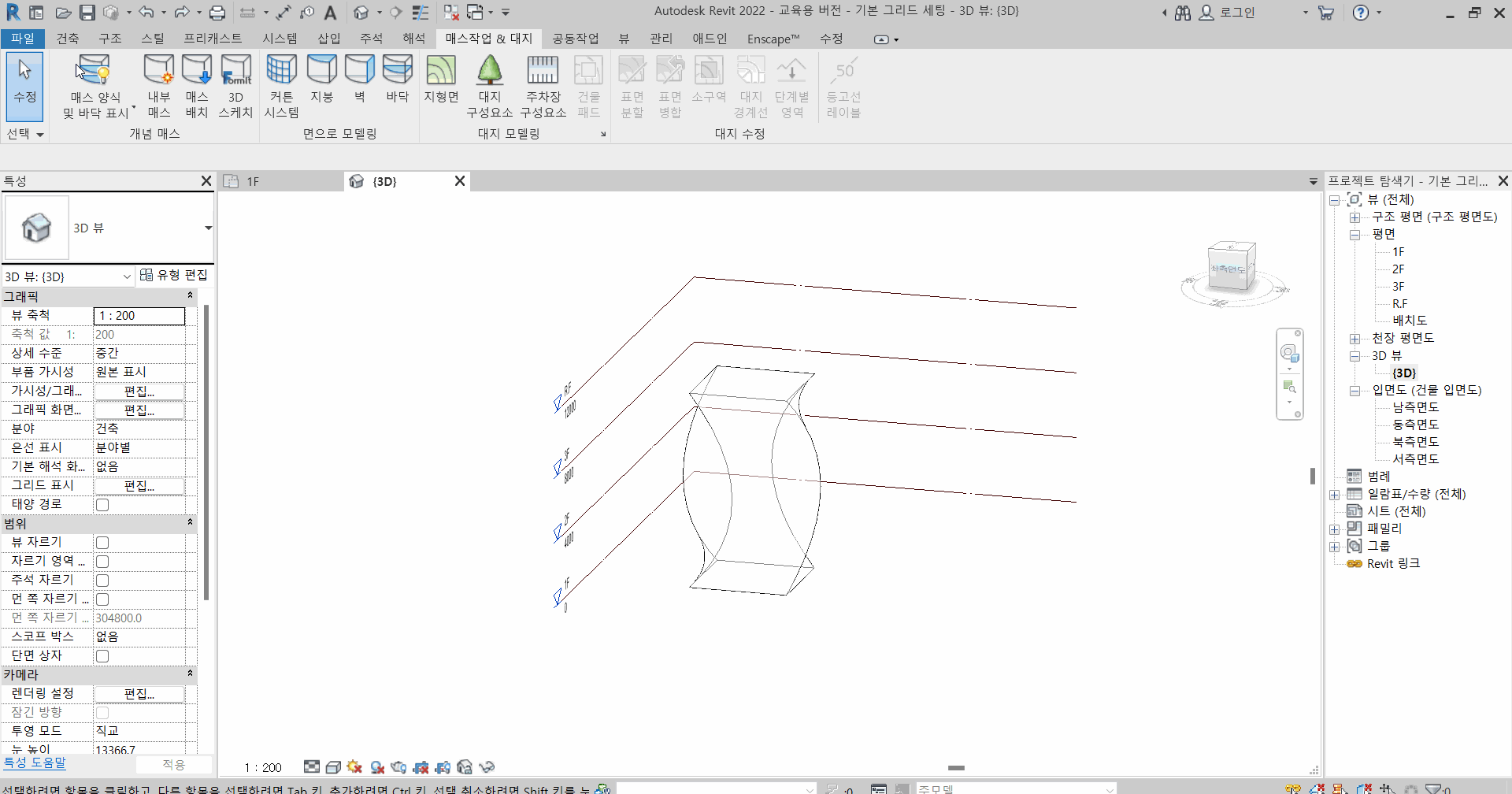

매스를 선택 후 매스 바닥을 클릭하여 바닥을 추가한 후 매스 작업 & 대지 탭에서 바닥과 지붕을 작성해주시면 됩니다.

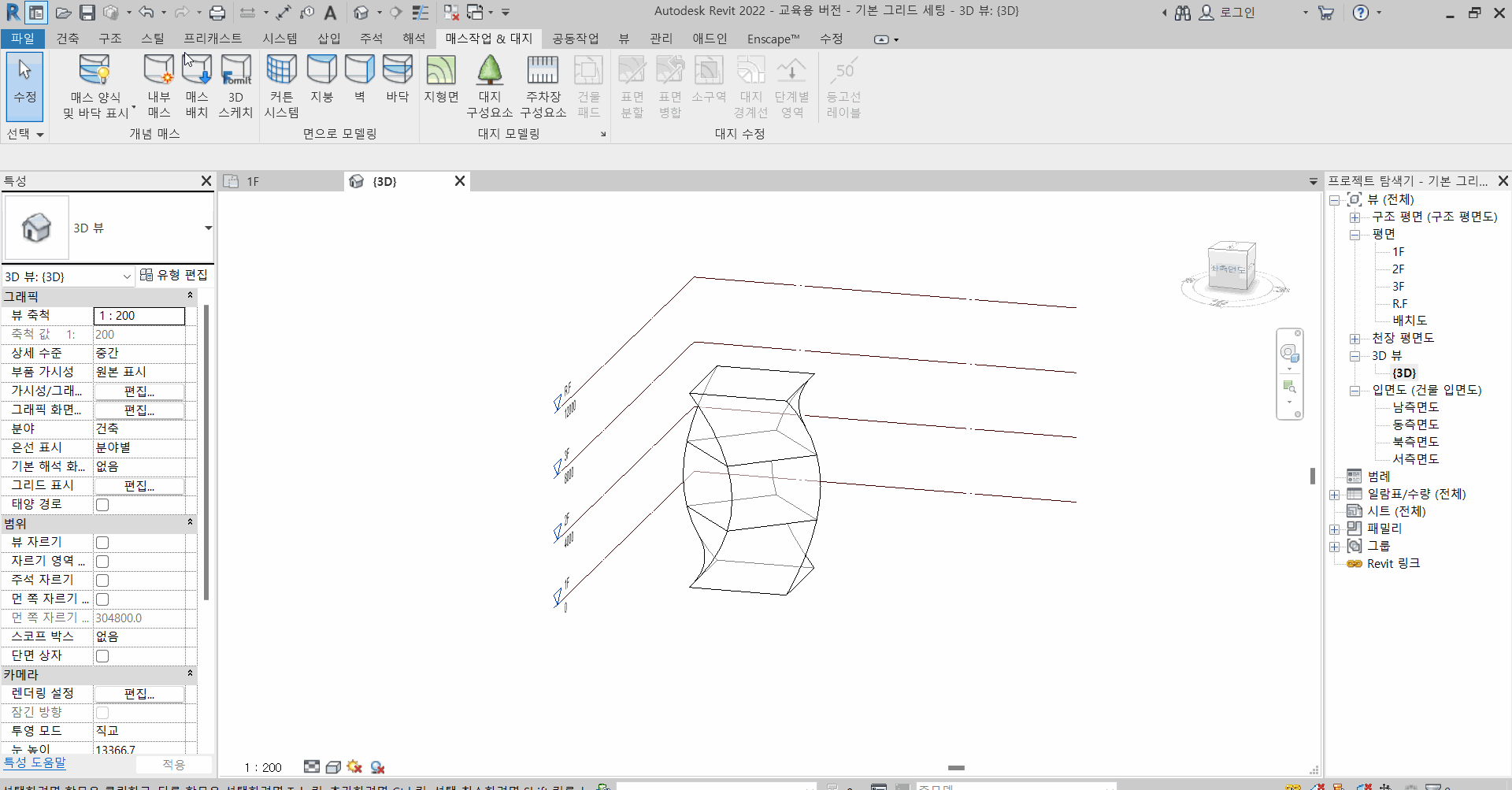

마찬가지로 매스작업 & 대지 탭에서 벽을 클릭하고 매스의 벽에 입혀주시면 됩니다.

기존의 건축 및 구조로는 이와 같이 비정형의 건물을 짓기엔 어렵습니다. 비정형 건물을 설계하고 싶다면 매스를 적극적으로 활용하는 것이 좋습니다.

4. 커튼 시스템

만들어준 벽을 지우고 건축 탭의 커튼 시스템을 이용하면 커튼월 설계도 가능합니다.

5. 솔리드 & 보이드

5-1 솔리드

고체 형태로 올려 매스를 결합 시킬 수 있습니다.

5-2 보이드

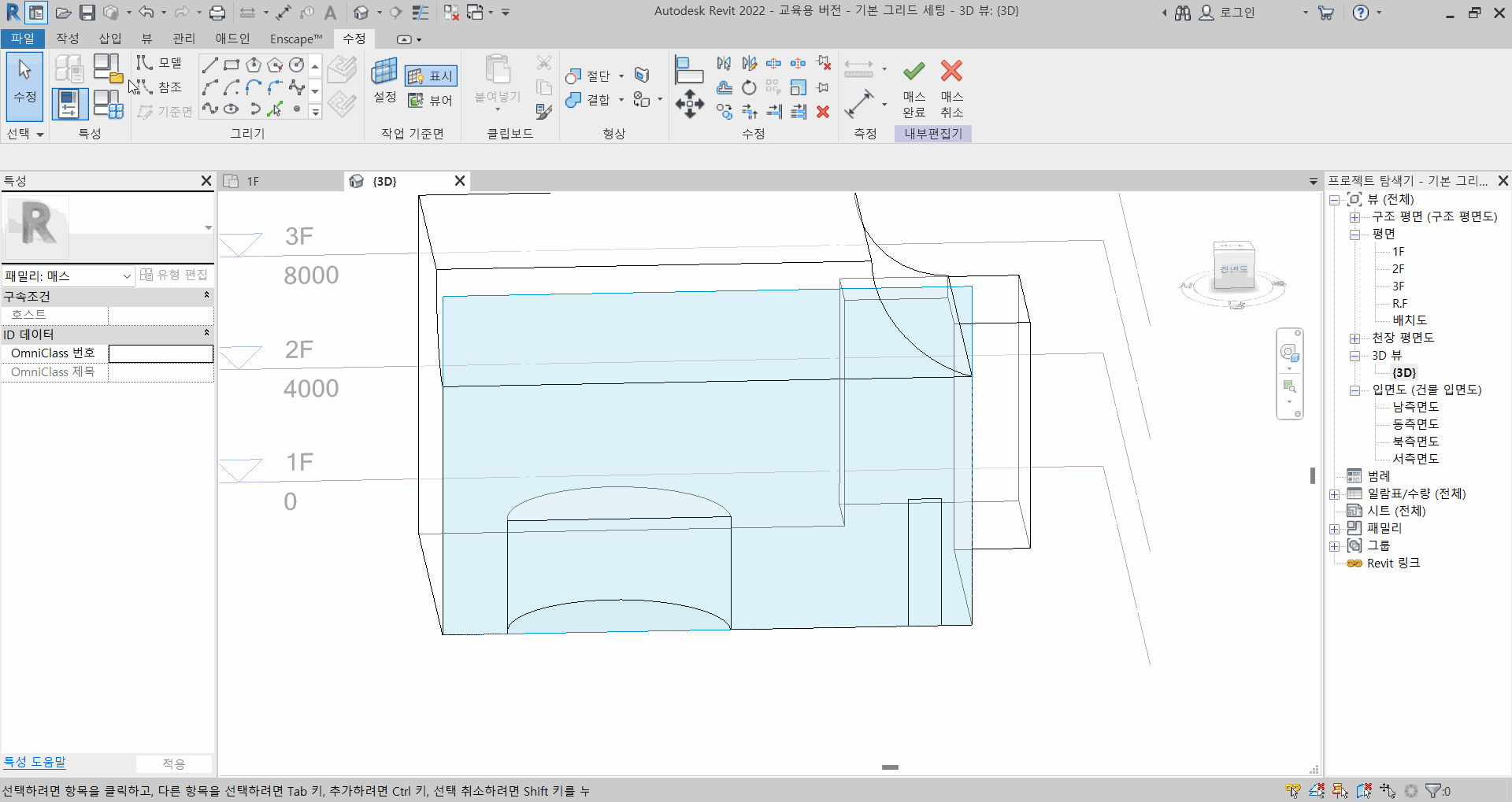

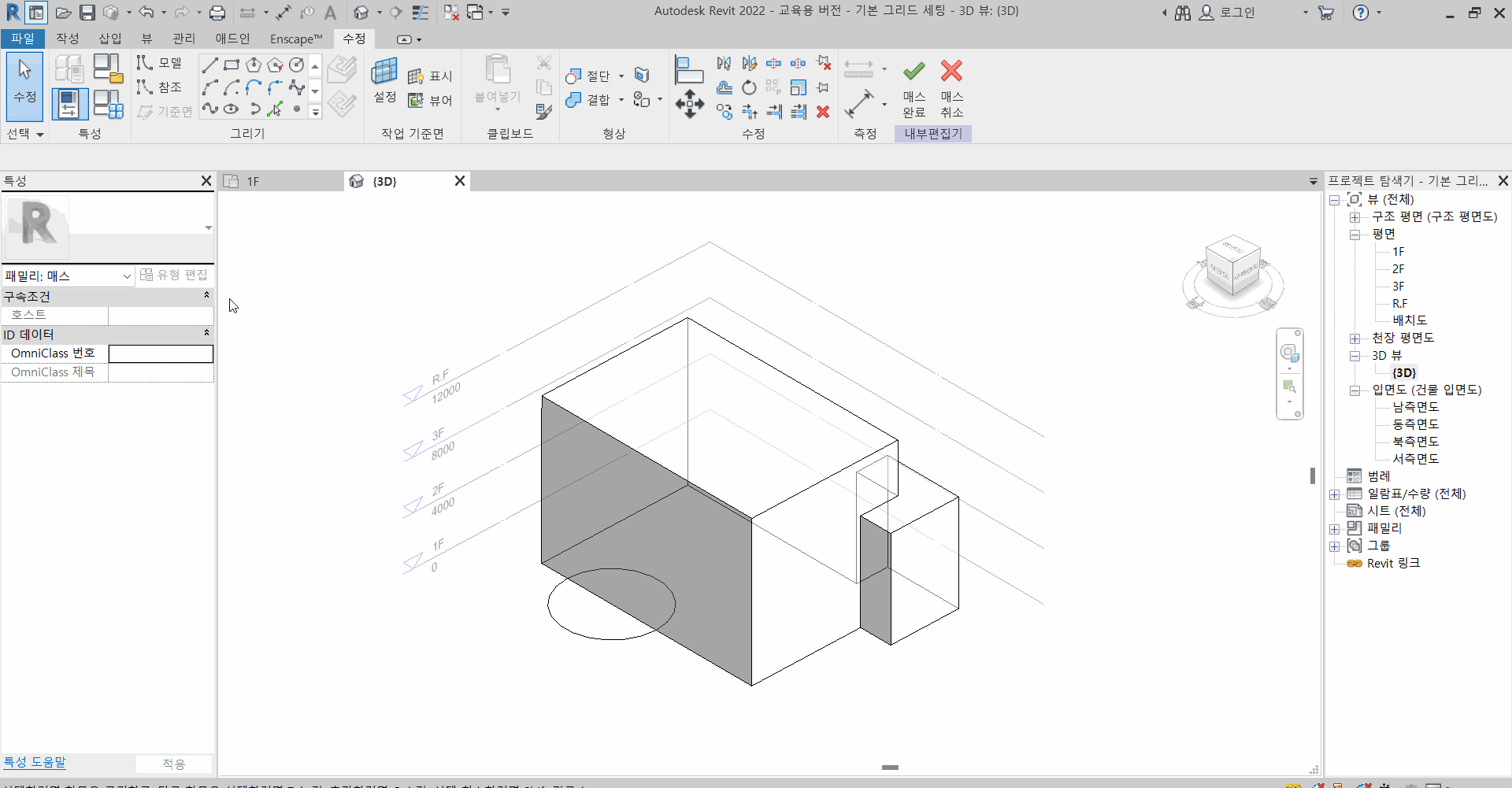

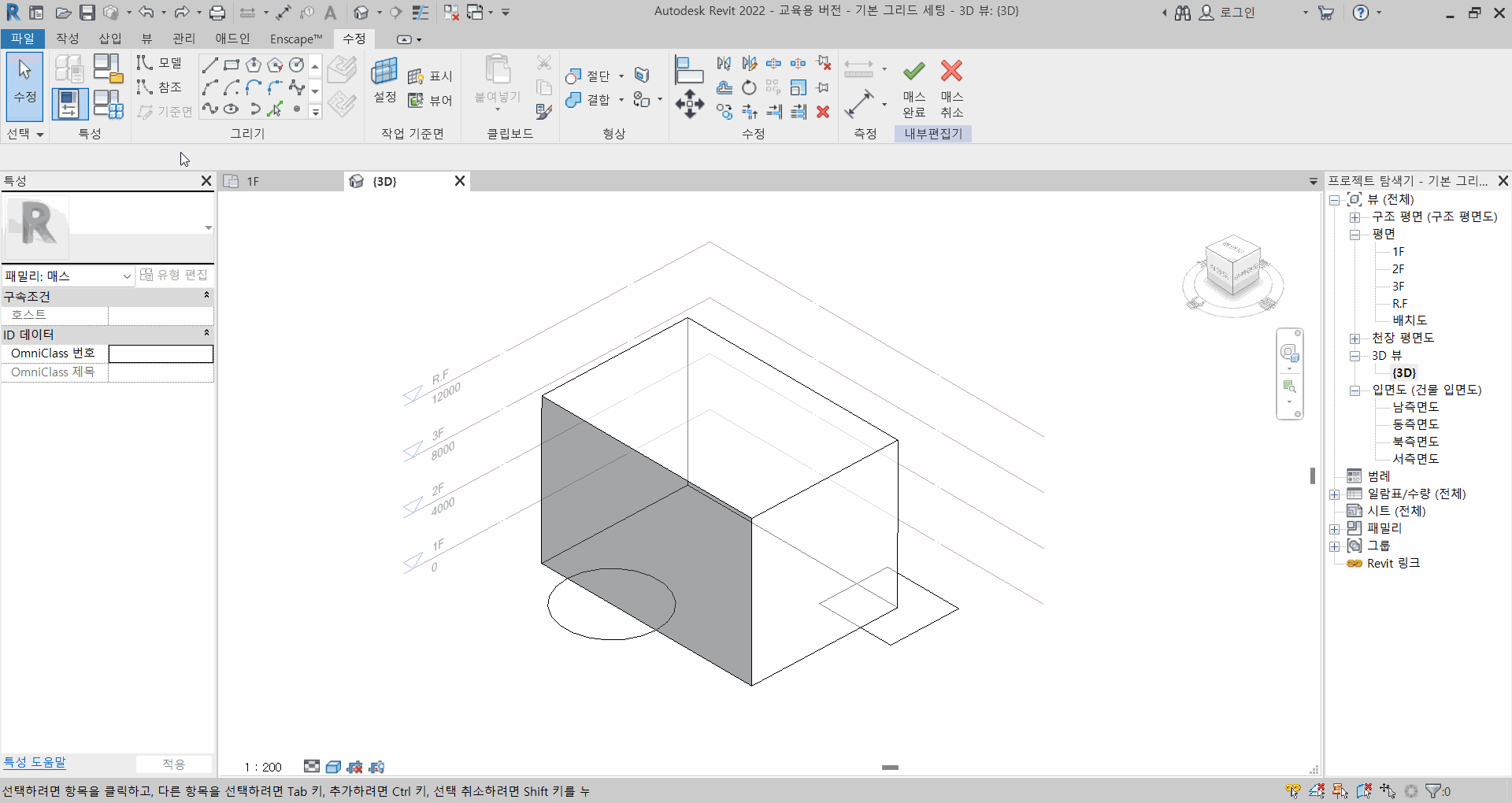

다음과 같이 보이드 양식을 사용하게 되면 매스를 모양대로 자를 수 있게 됩니다. 원의 경우 구 형태로 자를 것인지 원기둥 형태로 자를 것인지 선택할 수 있게 됩니다.

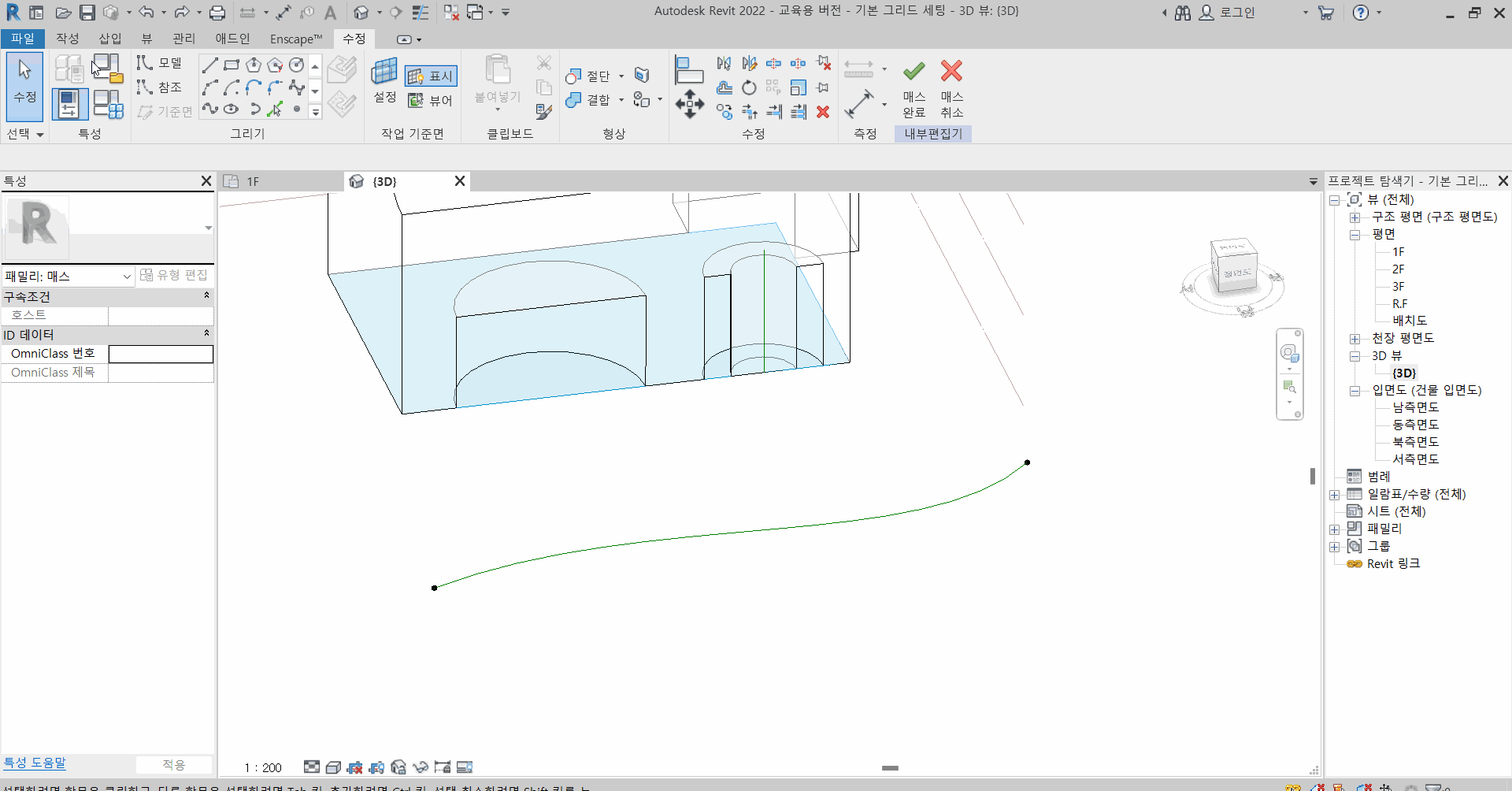

다음과 같이 경로를 따라 보이드 하는 방법도 있습니다.

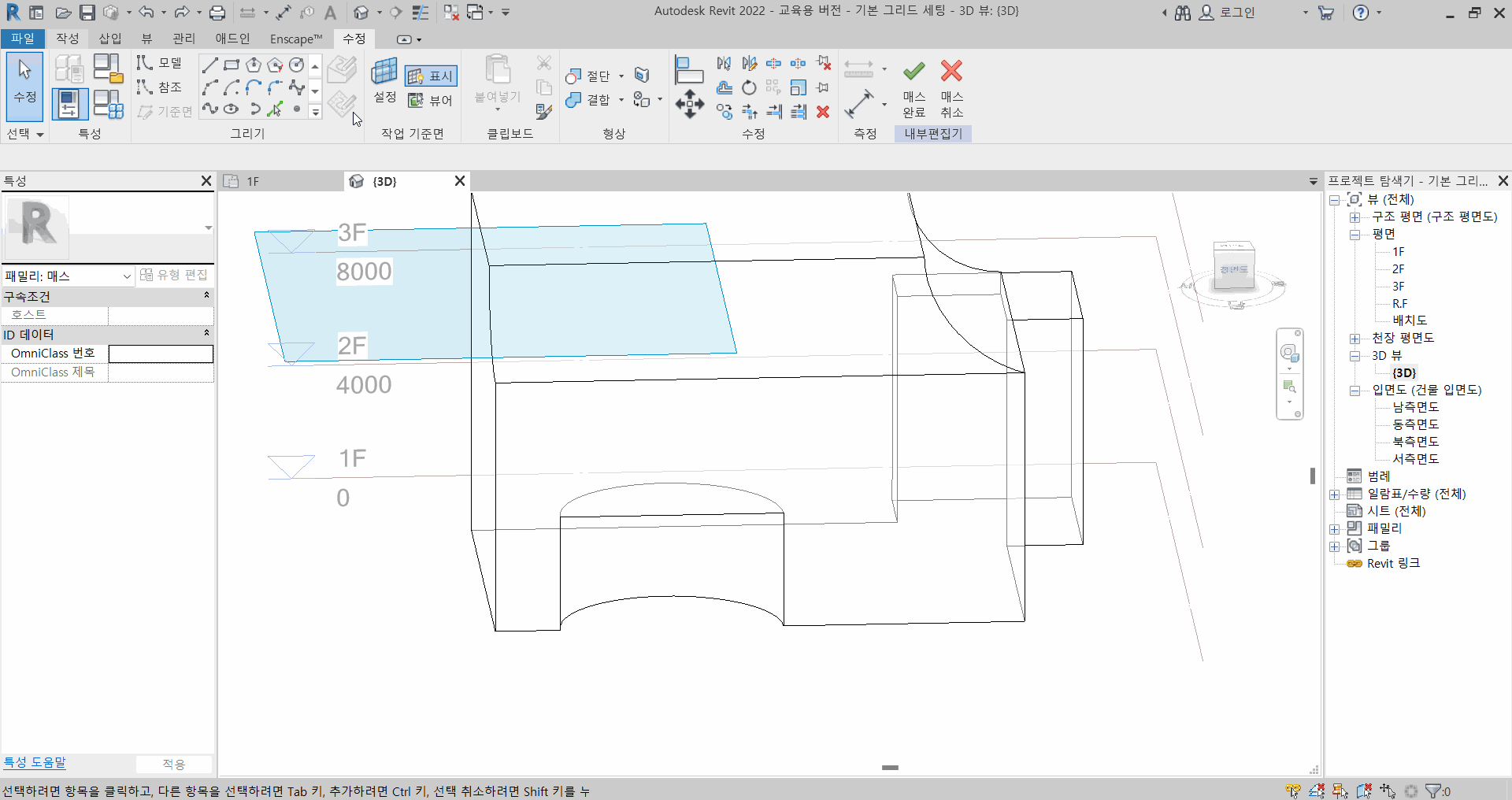

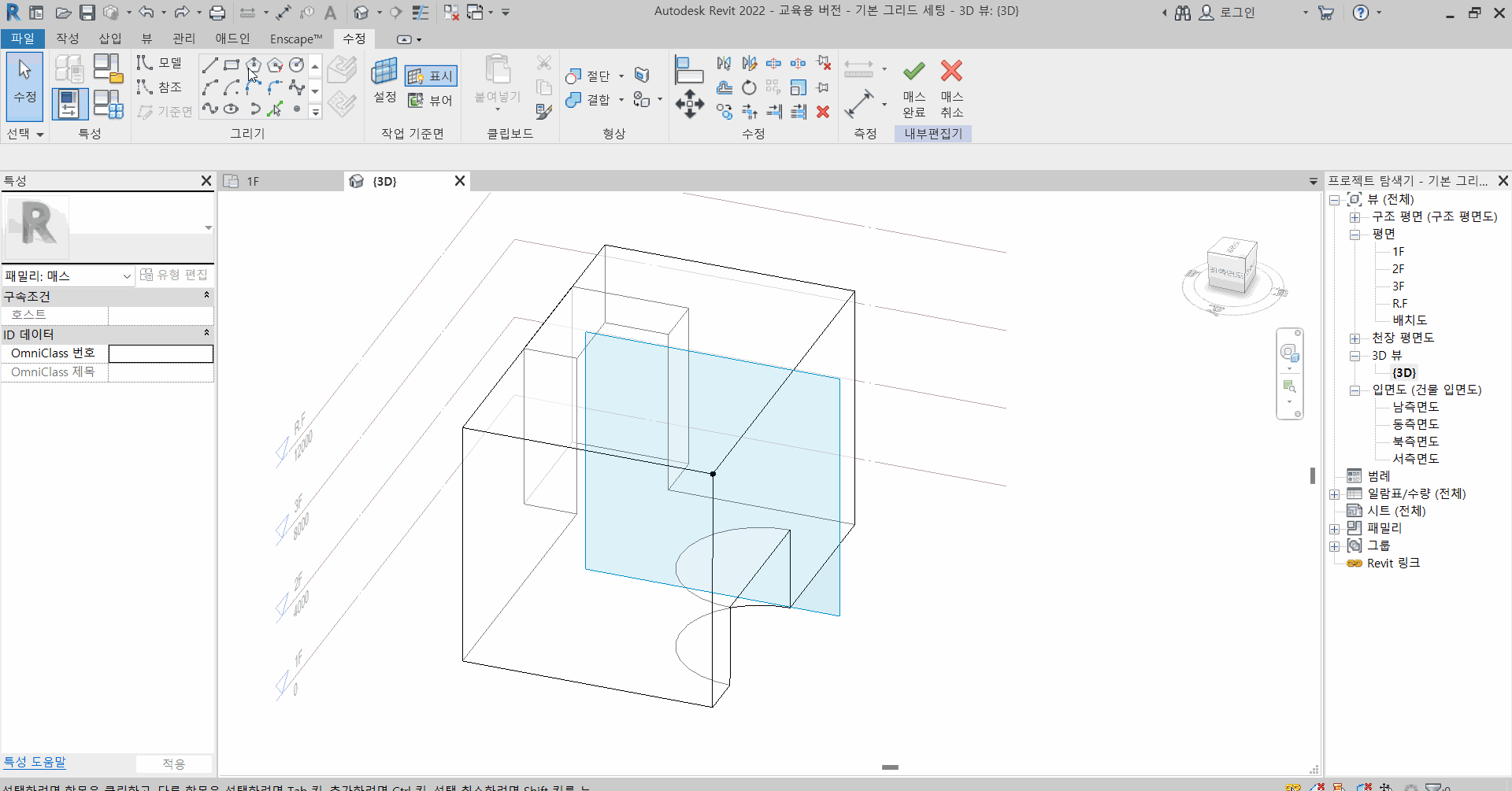

먼저 점과 작업 기준면을 설정해줍니다.

다음으로 작업 기준면에 맞춰 원을 그려주고 경로를 선택해준 뒤 보이드를 해줍니다.

회전체를 통한 보이드도 가능합니다.

먼저 작업 기준면을 설정해준 뒤 원하는 모양을 설정합니다.

다음으로 회전 기준 선이 될 참조선을 그려준 후 원하는 모양과 참조선을 선택한 뒤 보이드를 해줍니다.

* 스윕 활용하기

다음과 같은 형태의 매스도 설계가 가능합니다.
