Revit(기초) 04. 벽 및 천장과 지붕

1. 벽

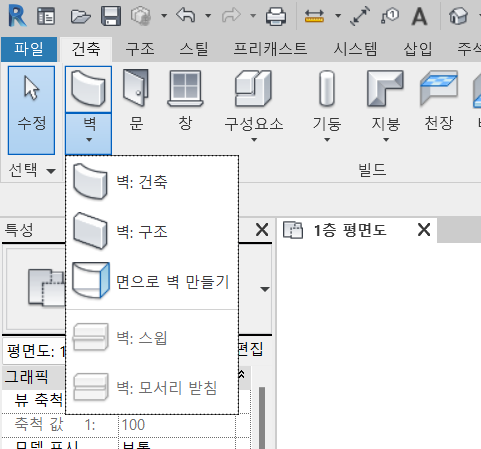

1) 건축 탭의 벽, 구조 탭의 벽

내력벽 - 구조 탭의 벽

비내력벽 - 건축 탭의 벽

내력벽을 설계할 것이므로 구조 탭의 벽을 이용하겠습니다.

2) 벽 생성

다양한 방법으로 설계가 가능합니다.

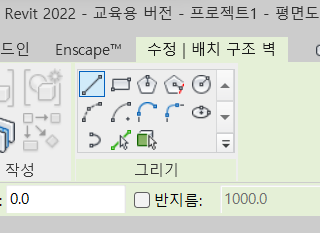

옵션 부분을 다음과 같이 변경해줍니다.

벽을 생성한 평면과 3D 뷰입니다.

3) 벽 유형 변경

벽의 유형을 직접 설계 가능합니다. 벽을 클릭 후 일반 200mm 벽으르 선택해줍니다.

다음으로 유형 편집으로 들어갑니다.

유형을 복제해줍니다.

350mm - 복합벽을 설계해보겠습니다.

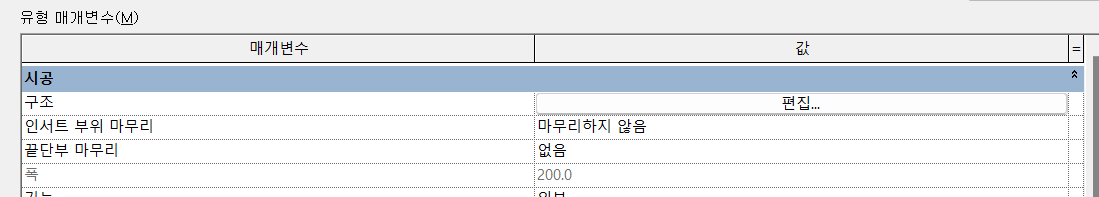

구조 편집을 클릭합니다.

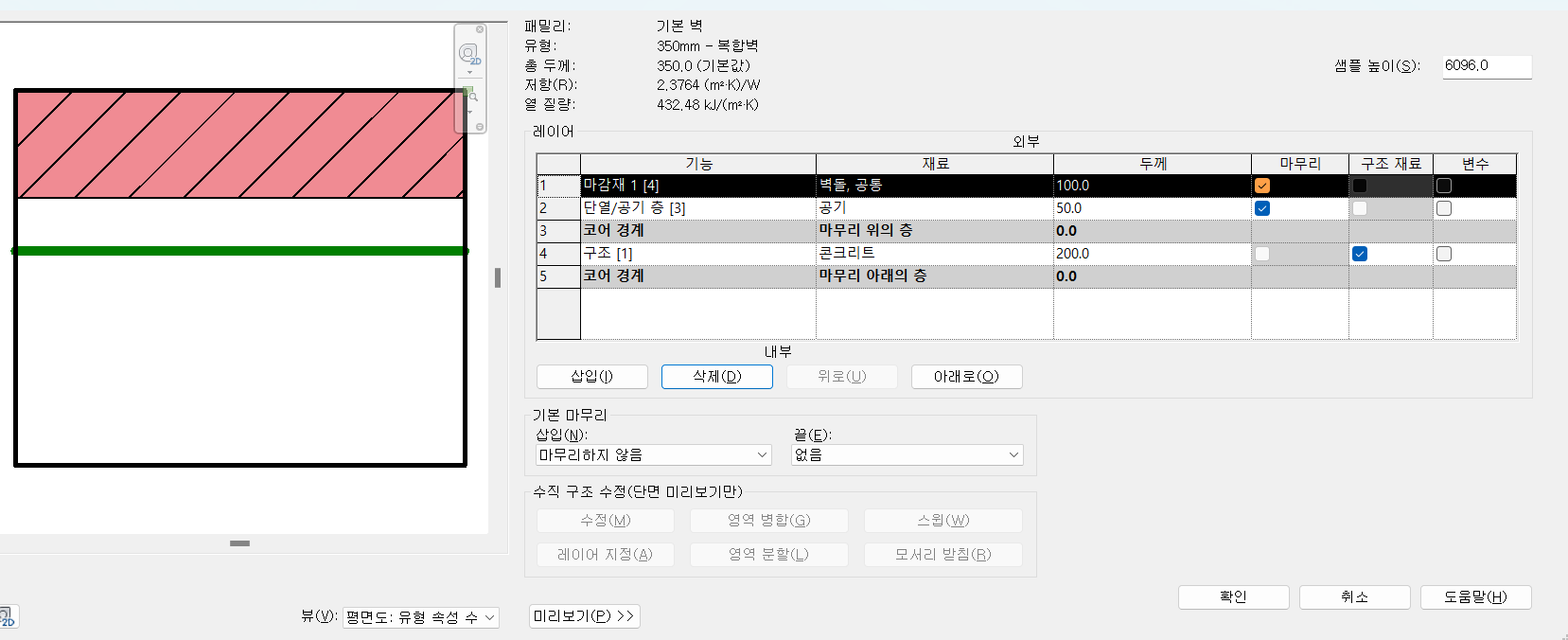

추가적으로 재료를 삽입해주며 다음과 같이 복합벽을 설계했습니다.

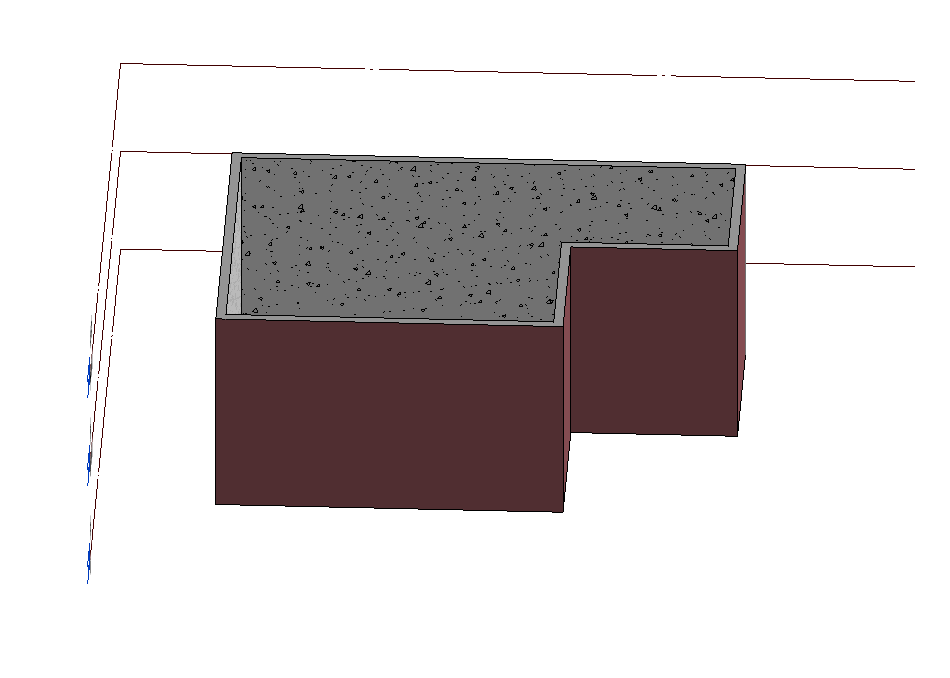

350mm - 복합벽을 적용한 모습입니다.

4) 벽 뚫기 (벽 프로파일 편집)

벽 하나를 클릭 후 상단 프로파일 편집을 클릭해줍니다.

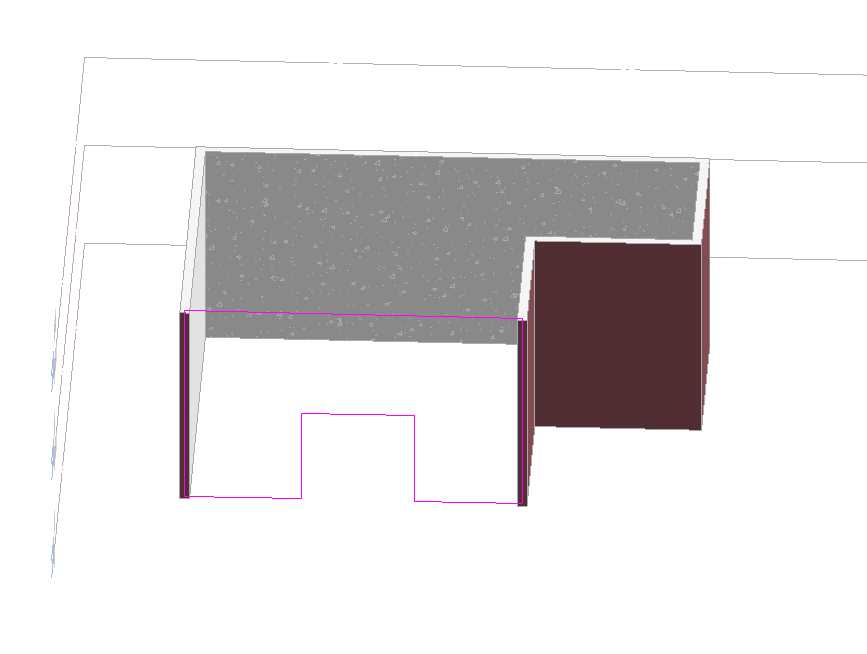

사각형 그리기로 임의적으로 그려준 모습입니다. 겹치는 선을 제거해주어야 합니다.

상단부의 코너 자르기/연장(단축키 TR)을 클릭하고 겹친 부분을 지워줍니다. 캐드의 trim과 유사한 개념입니다.

또한 윗 선을 지우고 호를 통해 둥글게 표현도 가능합니다.

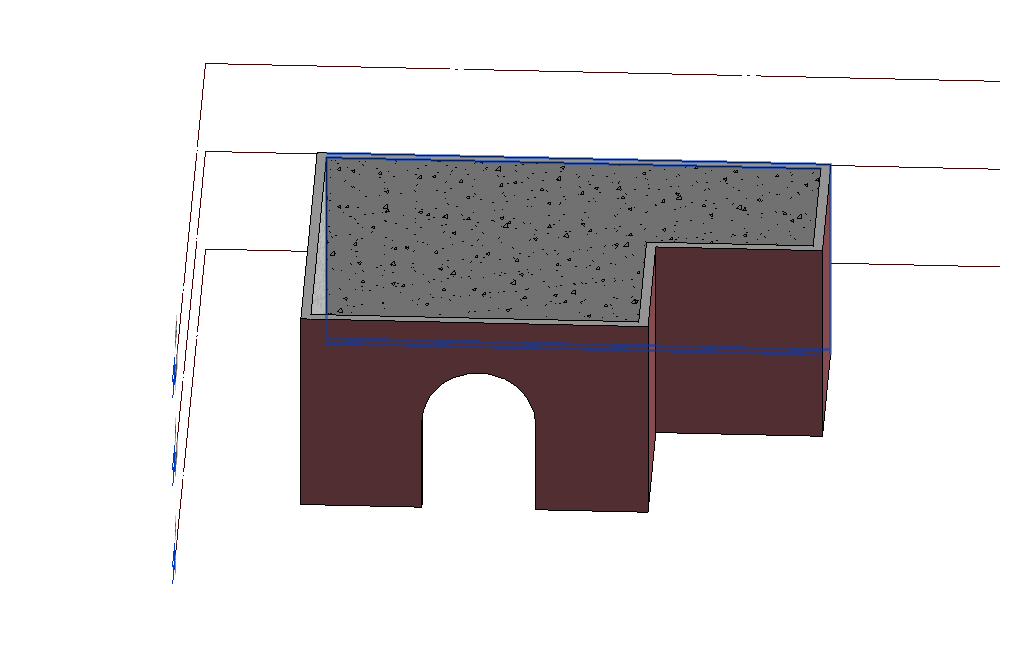

완성된 모습입니다.

상단부의 프로파일 재설정을 통해 원래대로 되돌릴 수 있습니다.

2. 지붕

1) 지붕 생성하기

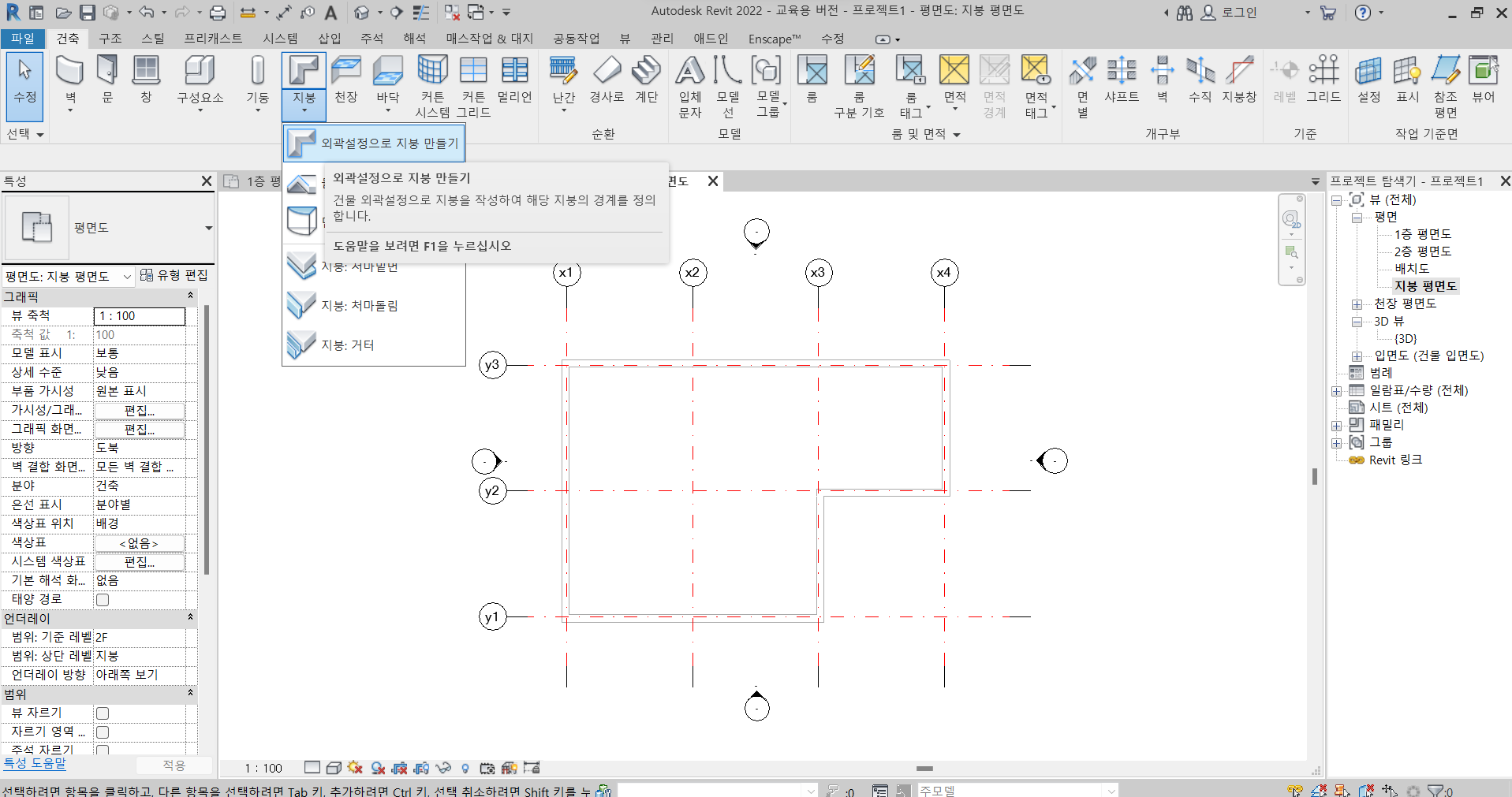

우선 지붕 평면도로 이동 후 건축 탭의 지붕을 선택합니다.

다양한 지붕의 형태를 만들 수 있지만 외곽설정으로 지붕 만들기를 해보겠습니다.

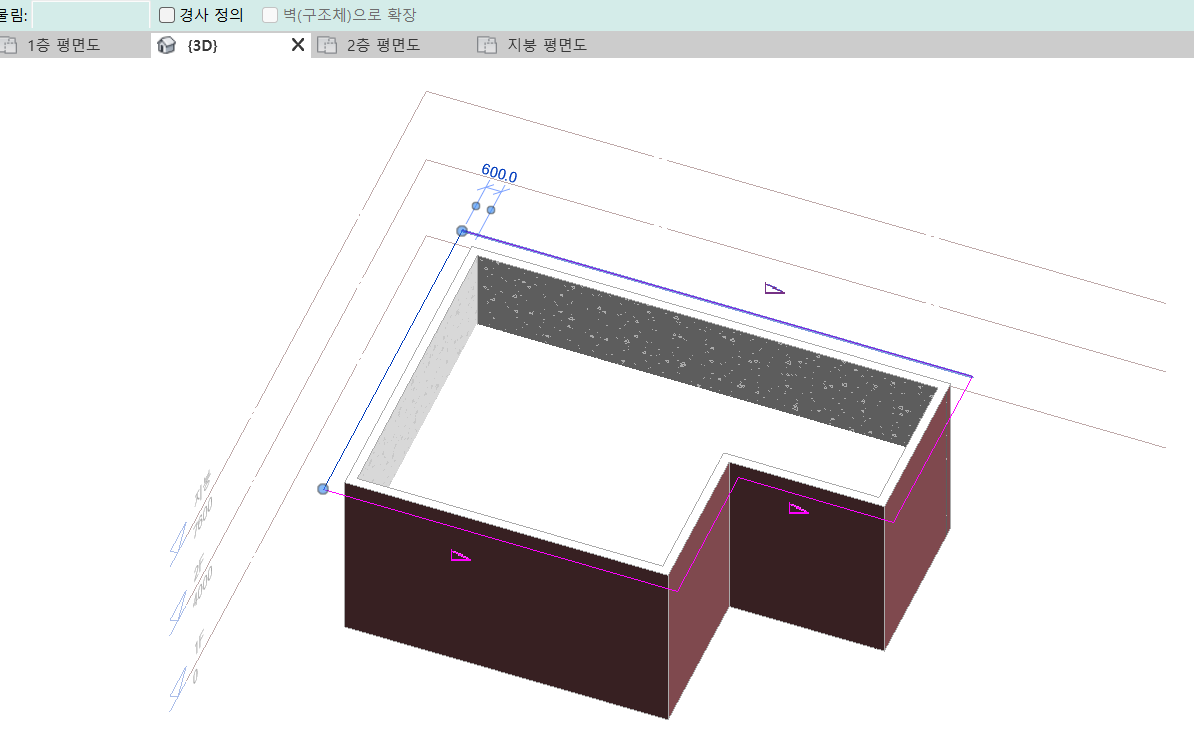

경사 정의, 체인을 체크해주고, 간격 띄우기 600을 설정해줍니다. 간격 띄우기를 하는 이유는 처마를 만들어주기 위함입니다.

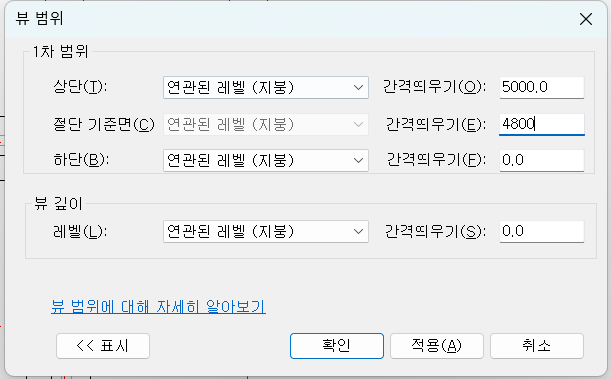

지붕 평면도에서 지붕이 잘려서 보일 경우엔 뷰 범위에서 편을 진행해줍니다.

완성된 모습의 평면도와 3D뷰입니다.

2) 지붕 경사 수정하기

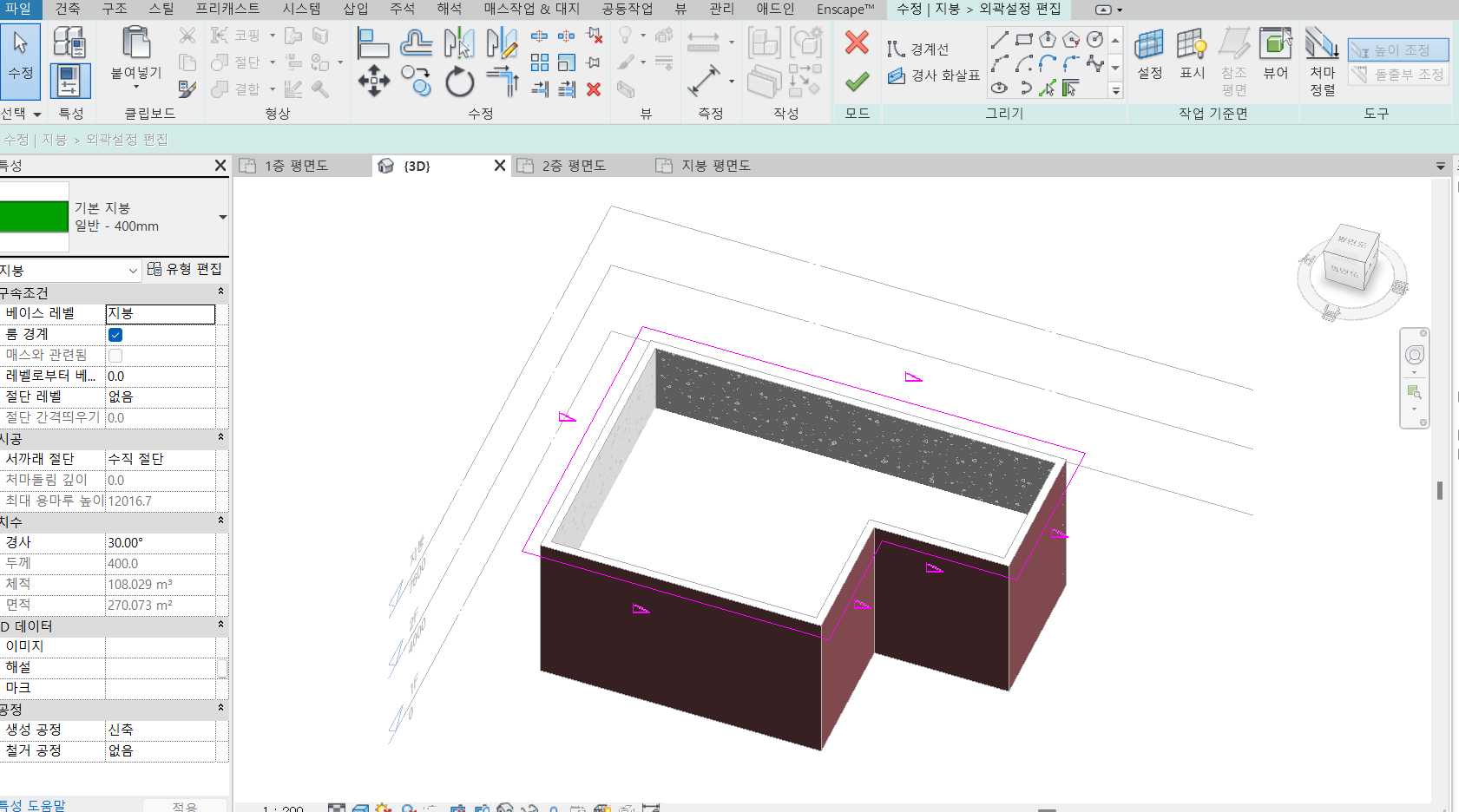

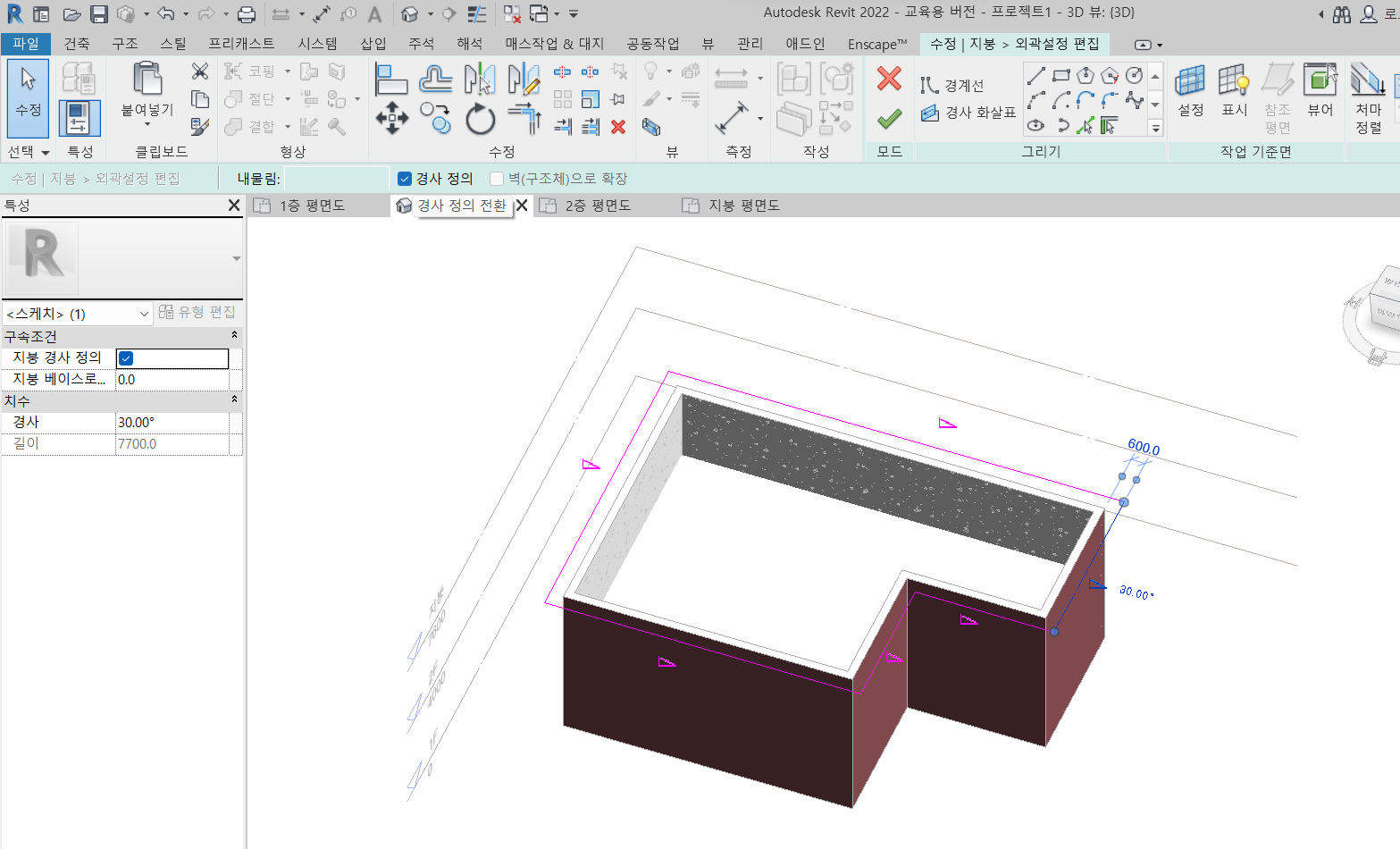

지붕의 경사를 수정해보겠습니다. 지붕을 선택 후, 상단의 외곽 설정 편집을 클릭해서 스케치 모드로 들어갑니다.

지붕의 경사를 없애주기 위해서는 한 부분의 지붕 아웃라인을 선택 후 상단의 경사 정의를 체크표시 해제해줍니다.

그럼 다음과 같이 삼각형 표시가 사라지게 됩니다.

경사를 없앤 후 3D뷰입니다.

3) 지붕 - 벽 연결하기

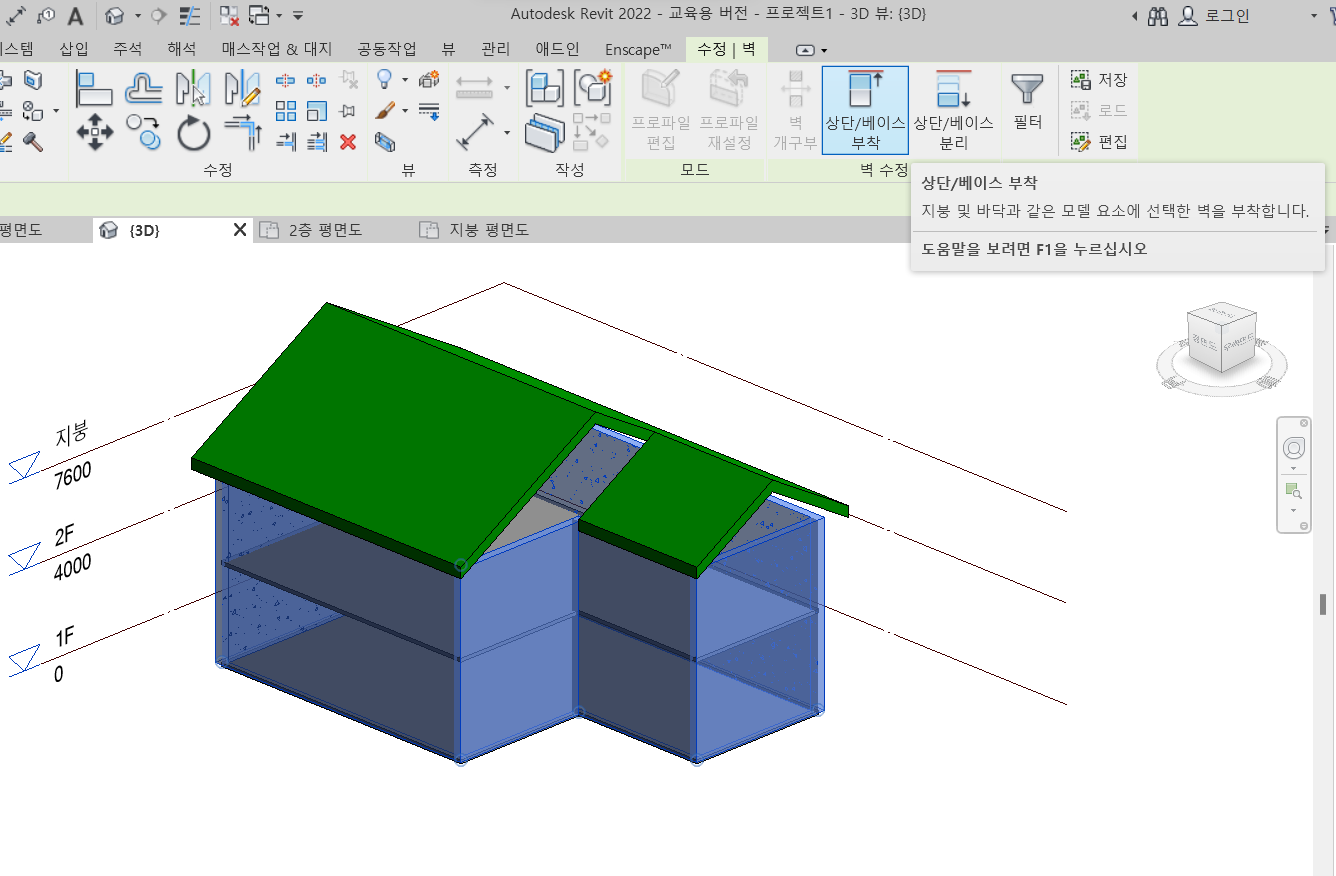

현재 지붕과 벽이 연결되어있지 않은 모습입니다. 이를 해결해주기 위해 벽을 일괄 선택 후 상단/베이스 부착을 클릭한 후 지붕을 순차적으로 클릭하면 결합하게 됩니다.

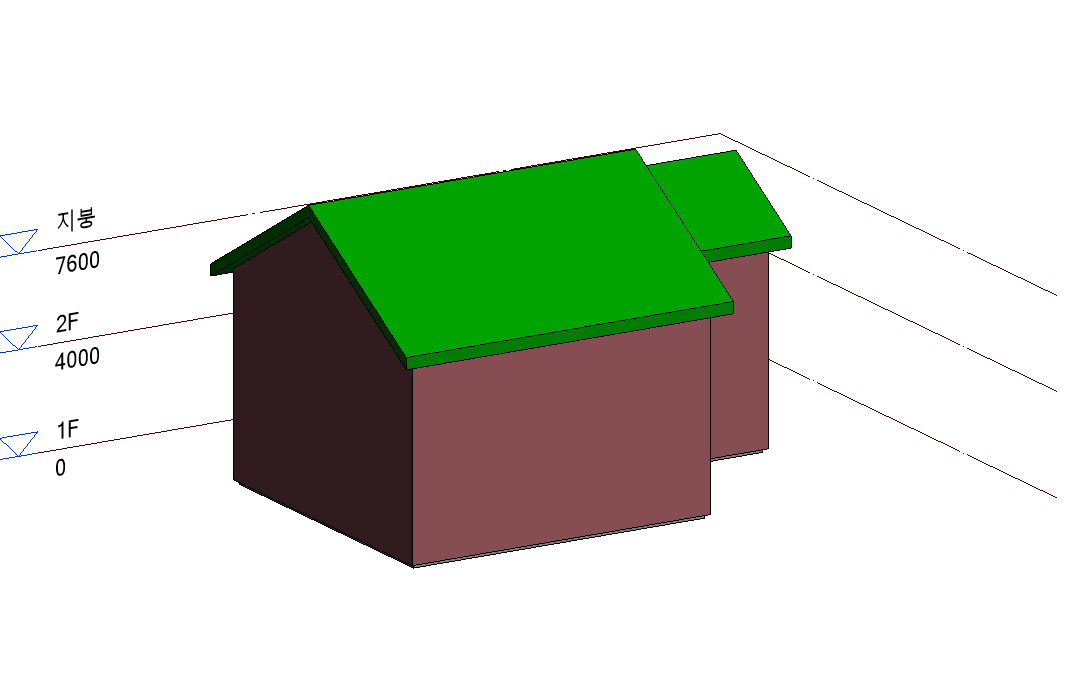

다음과 같이 벽과 지붕이 연결되게 됩니다.

4. 천장

1층 천장 평면도에서 건축 탭의 천장을 선택한 후 자동 천장으로 천장을 생성해보겠습니다.

1) 천장 생성하기

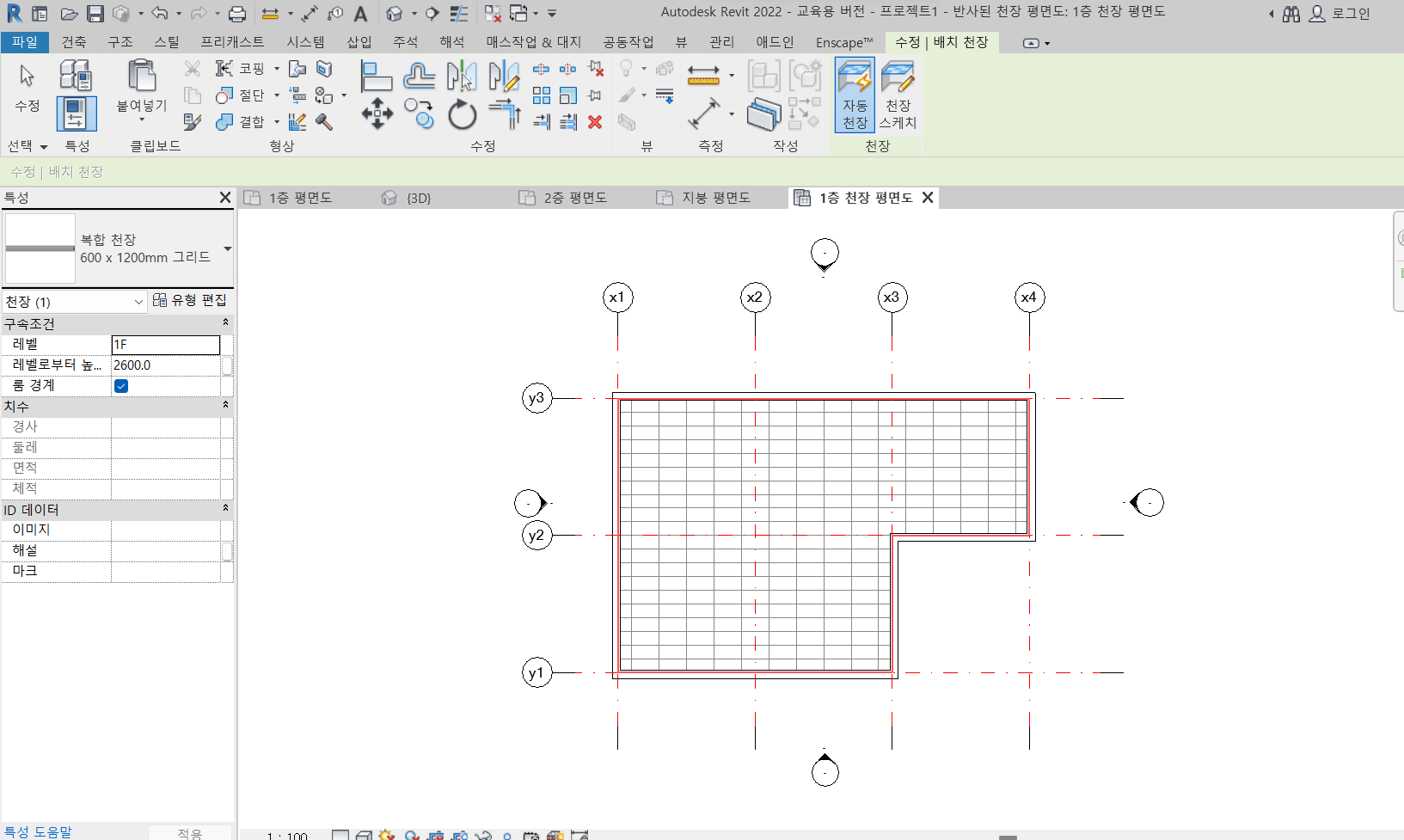

자동 천장을 통해 벽체를 클릭하면 자동적으로 천장 그리드가 생성 됩니다. 좌측의 특성을 통해 그리드 유형을 변경할 수 있습니다.

2층 천장도 마찬가지로 생성해줍니다.

2) 천장 단면 확인하기

천장의 단면도는 3D 뷰에서 확인 가능합니다.

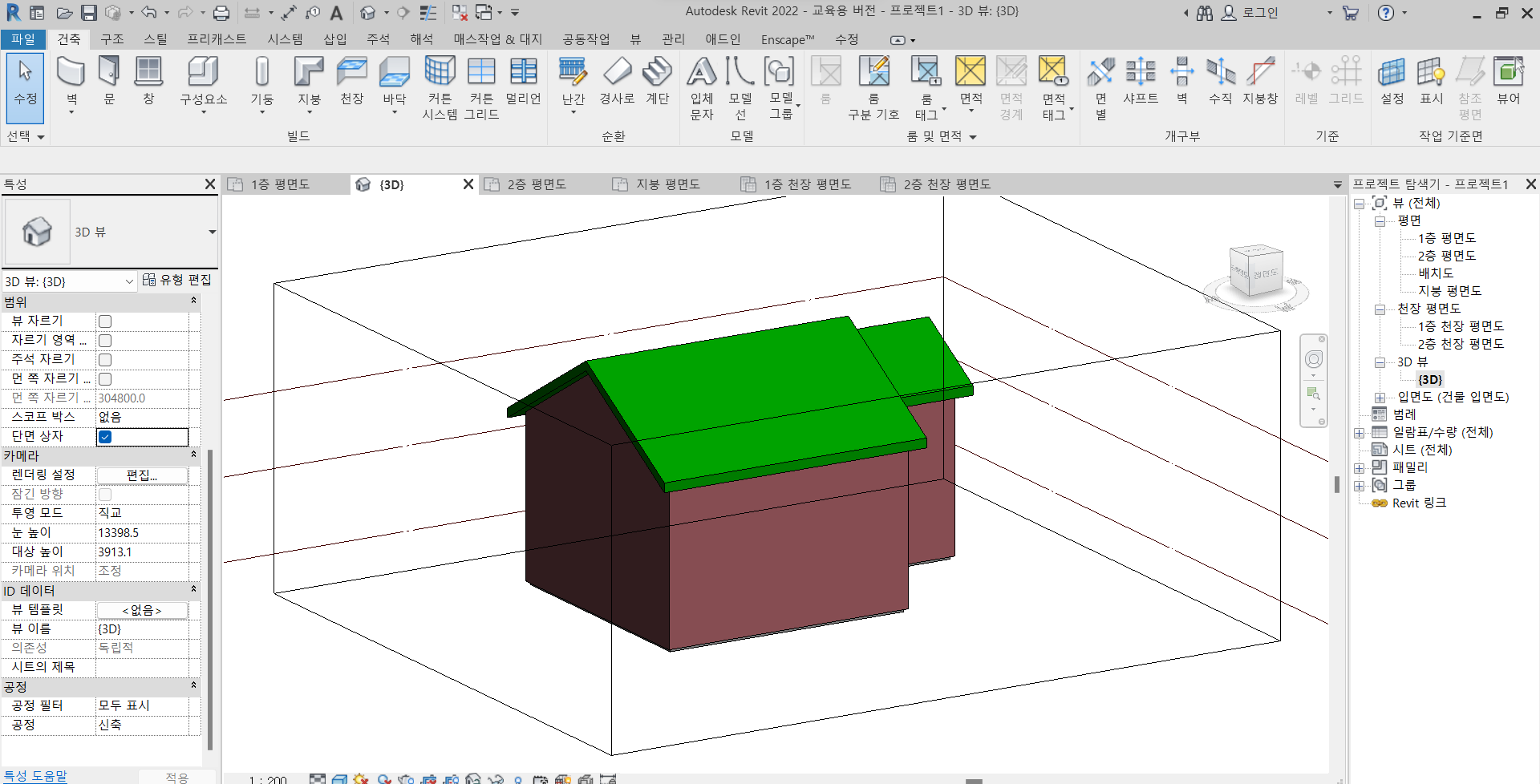

3D 뷰에서 좌측에서 단면 상자를 체크해줍니다.

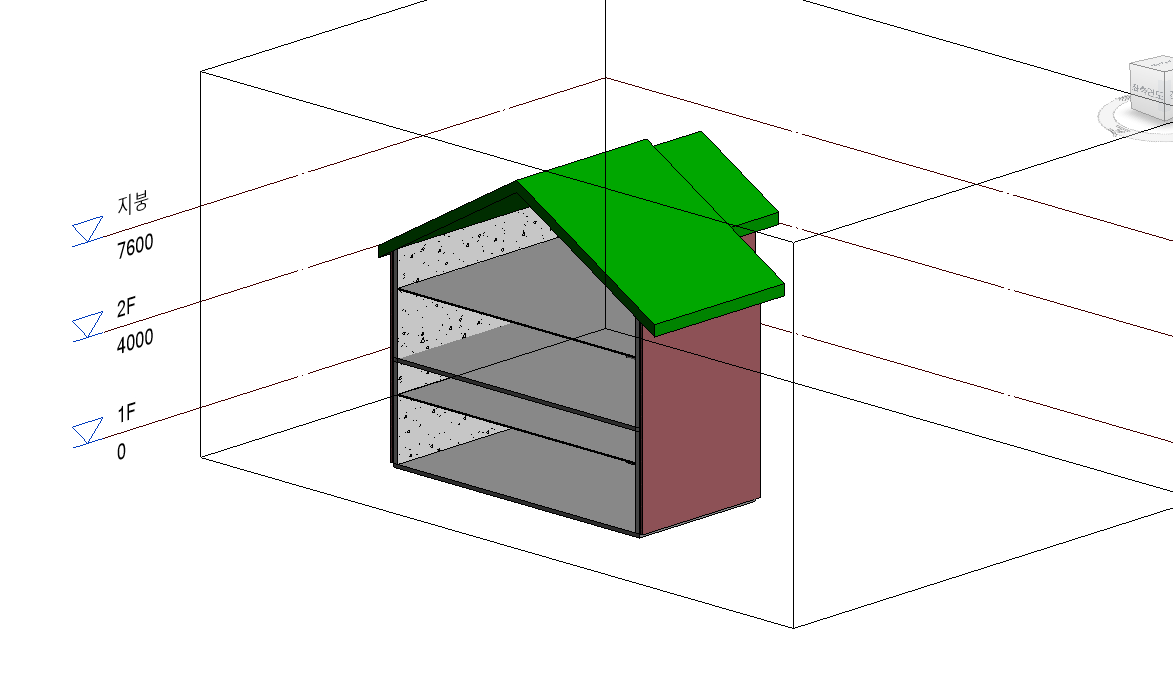

그럼 이와 같이 단면 상자가 생기게 됩니다. 단면 상자를 클릭 후 드래그 하여 단면을 확인할 수 있습니다.

3) 조명 설치하기

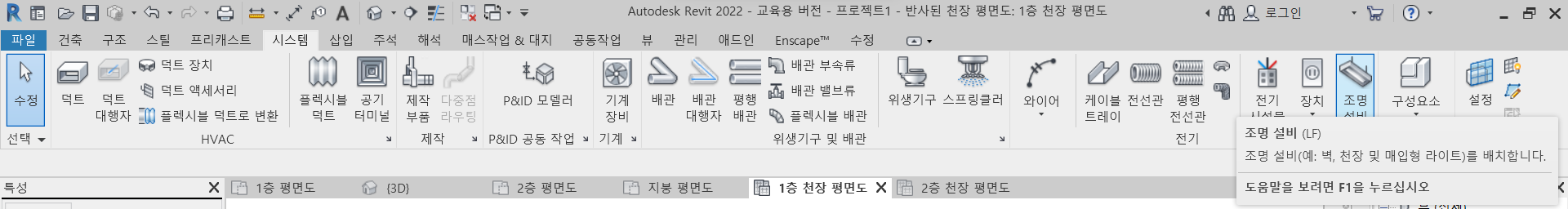

1층 천장 평면도에서 상단 시스템 탭의 조명 설비를 클릭해줍니다.

자동적으로 조명을 그리드에 맞춰 설치할 수 있게 됩니다.

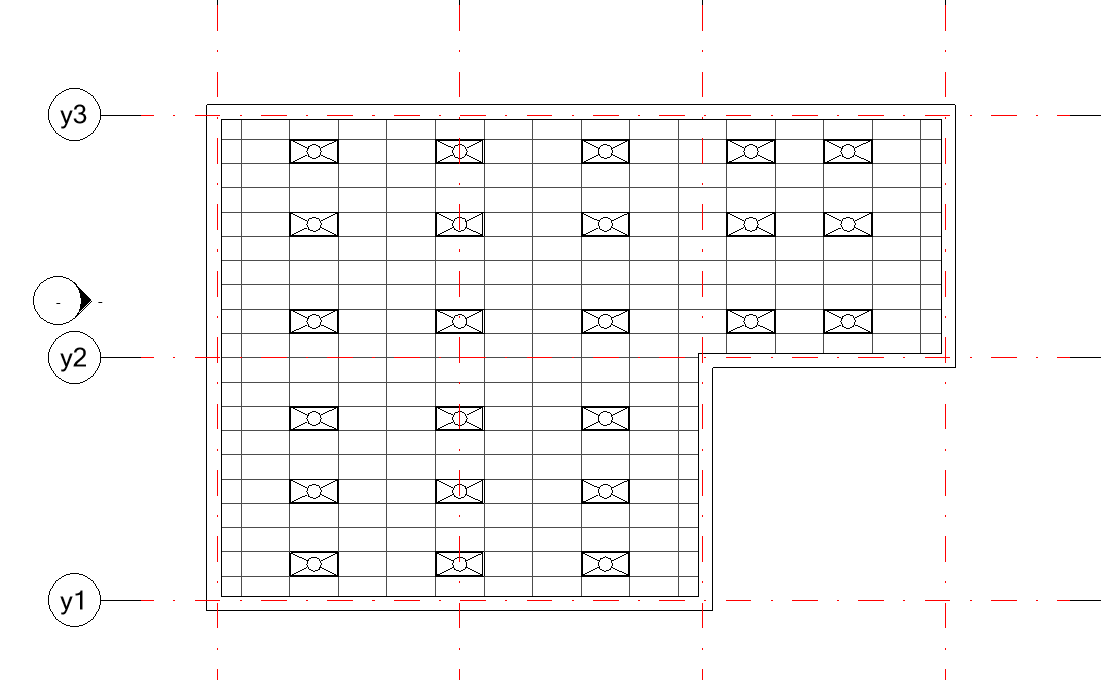

그리드에 맞춰 COPY(단축키 CO)를 통해 설치한 모습입니다.

2층 조명 설치는 조명을 일괄 선택 후 Ctrl+C 이후 붙여넣기 -> 선택한 레벨에 정렬 -> 2층을 선택해주면 됩니다.

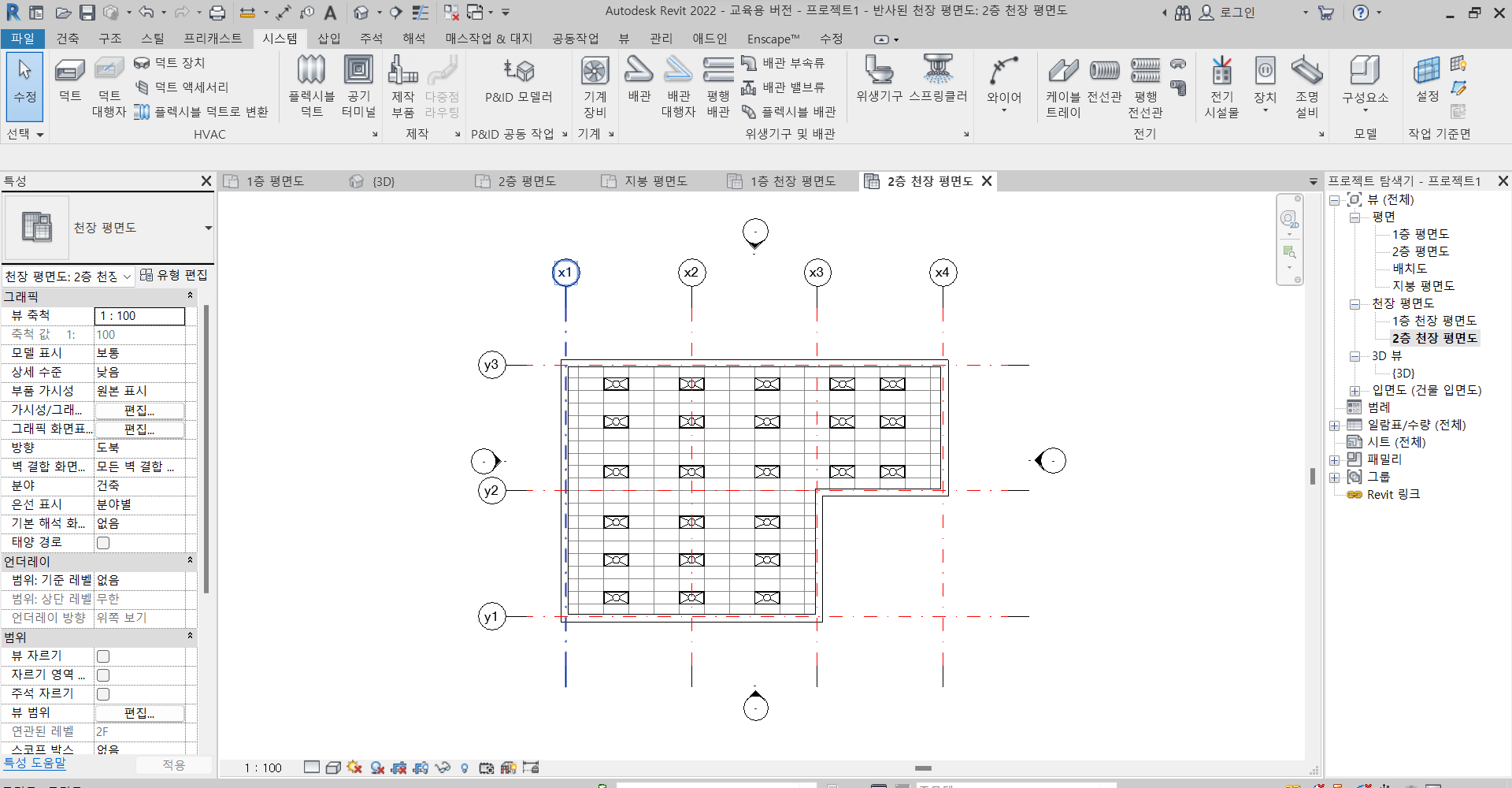

2층에도 일괄적으로 설치된 모습입니다.

조명이 설치된 단면의 모습입니다.
