Revit(기초) 13. 일조 연구 및 보행 시선

태양 경로

아래의 태양 아이콘을 눌러 태양의 경로를 표시해줄 수 있습니다.

태양 설정을 통해 시간대 및 그림자가 드리우는 면을 설정할 수 있습니다.

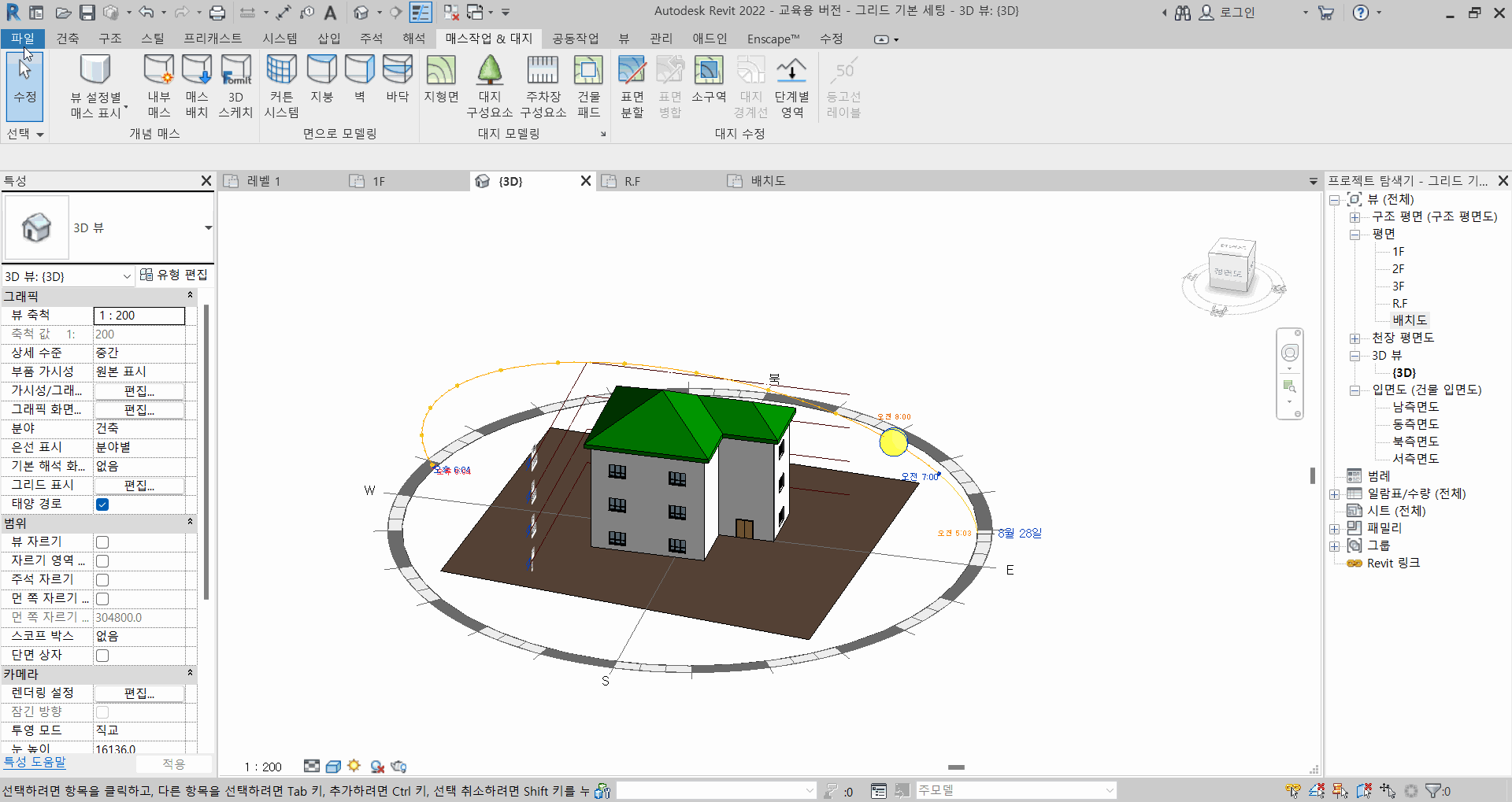

그림자 켜기를 선택해준 후 태양을 움직여 그림자를 확인할 수 있습니다.

또한 일조연구 미리보기를 통해 태양의 움직임을 애니메이션으로 확인할 수 있습니다.

파일 - 내보내기 - 이미지 및 동영상 - 일조연구를 통해 태양의 움직임을 애니메이션 파일로 내보낼 수 있게 됩니다.

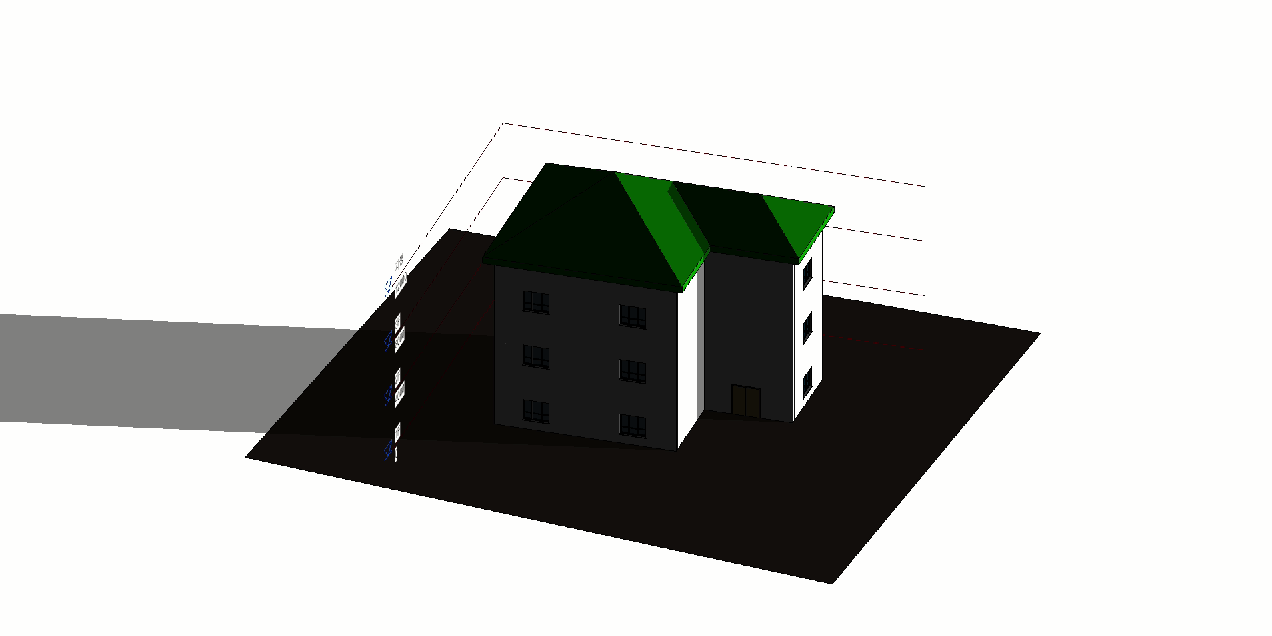

내보내기한 파일의 영상입니다.



보행 시선

뷰 - 3D 뷰 - 보행 시선을 통해 보행 시선 및 경로를 표현할 수 있습니다.

또한 입면도에서 보행 시선을 클릭하여 움직여 다음과 같이 보행 시선의 고도를 바꿀 수 있습니다.

보행 시선 편집을 통해 해당 키 프레임마다 보행 시선의 활성 카메라 뷰를 수정할 수 있습니다.

컨트롤을 활성 카메라에서 경로로 변경하면 경로 또한 편집이 가능합니다.

보행 시선 편집 - 보행 시선 열기를 통해 보행 시선에 대한 애니메이션을 확인할 수 있습니다.

보행 시선도 일조 연구와 마찬가지로 애니메이션으로 내보내기가 가능합니다.

다음은 내보내기 한 파일의 영상입니다.
