Revit(기초) 10. 일람표 작성하기

1. 물량산출

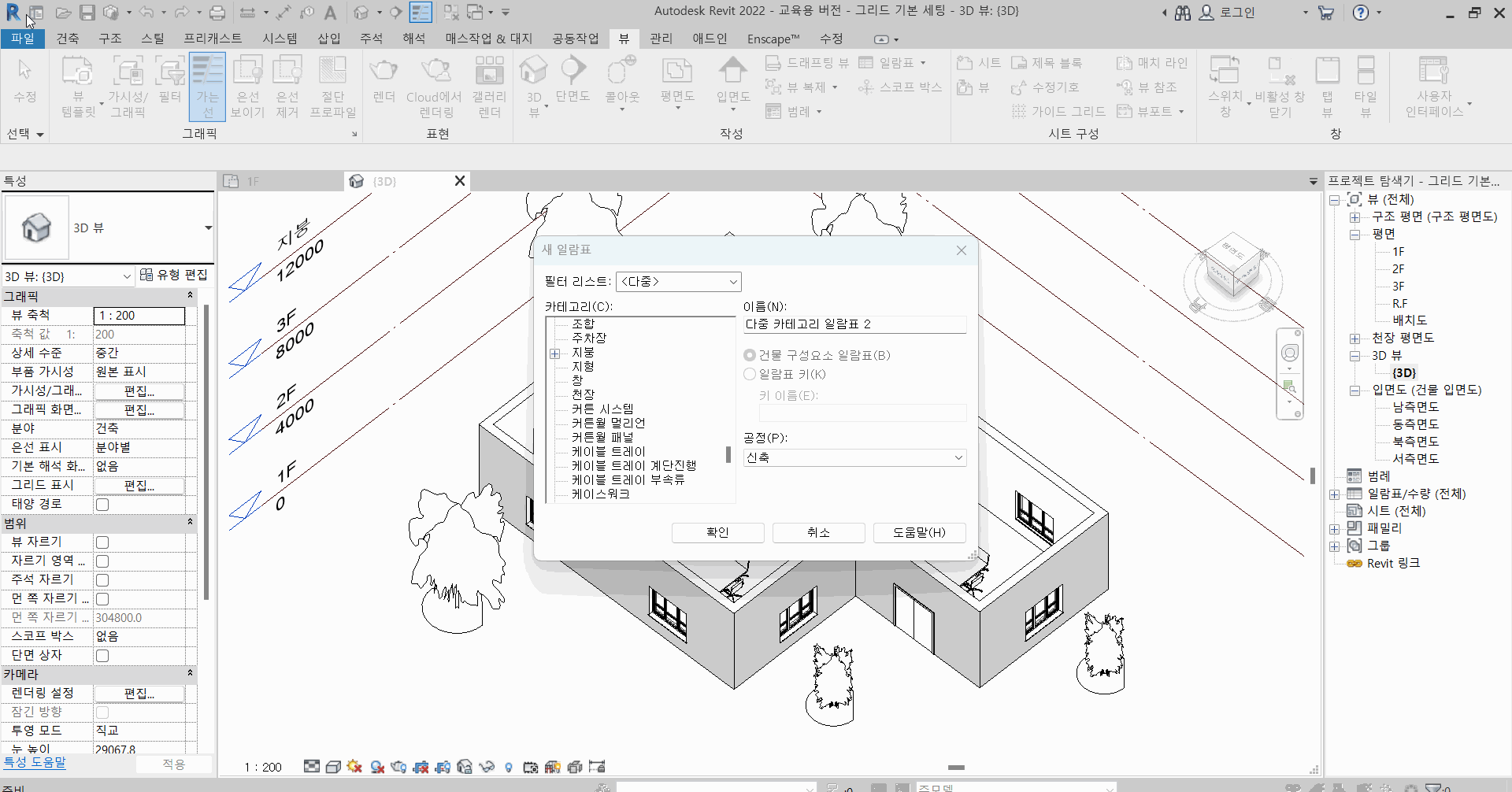

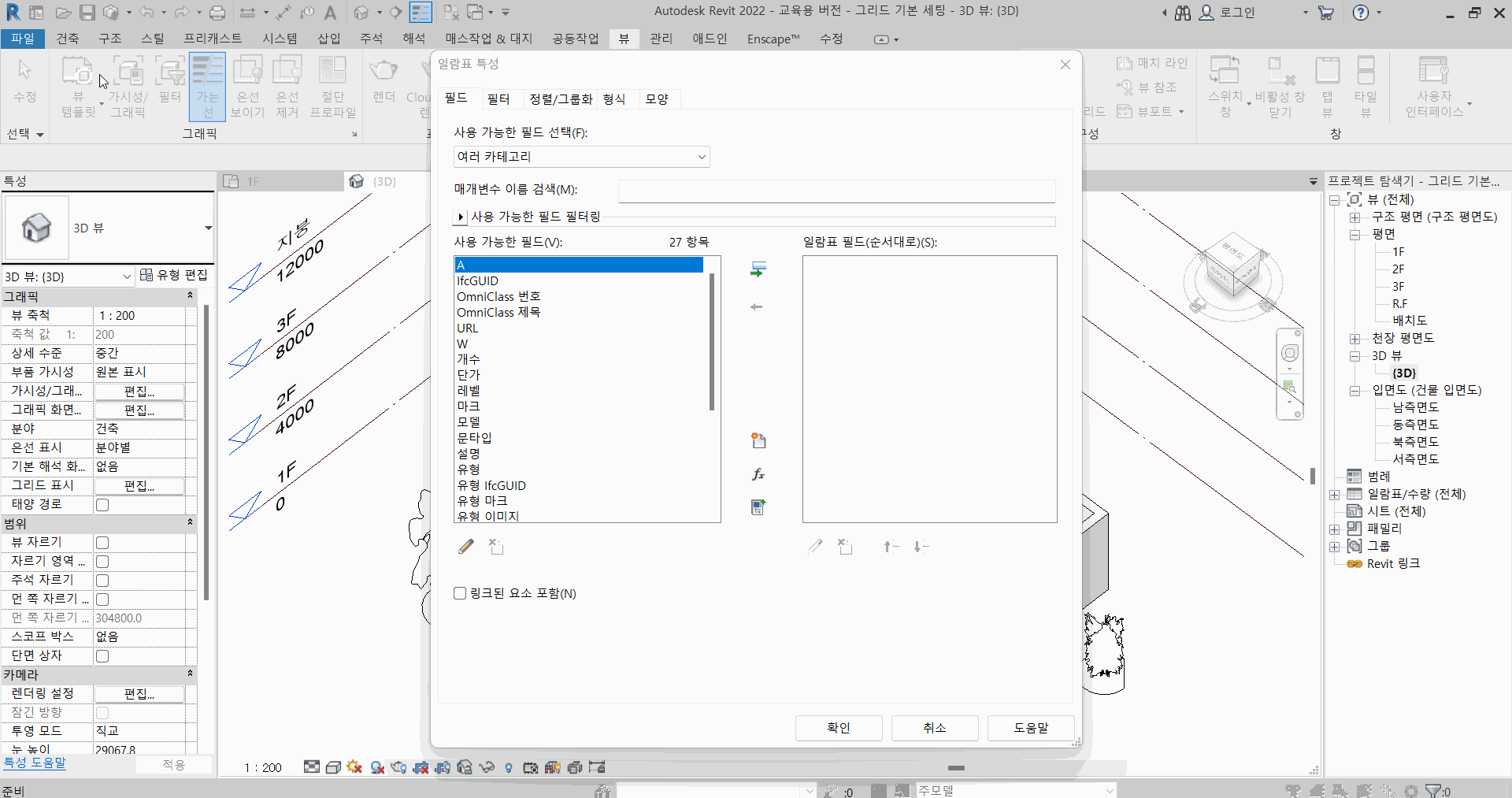

다음과 같이 뷰 - 일람표 - 일람표/수량 - 다중 카테고리를 실행하면 일람표 필드를 설정할 수 있습니다.

필요한 부분만 선택해서 추가하면 됩니다.

또한 필드 편집에서도 일람표 필드를 추가 및 제거가 가능합니다.

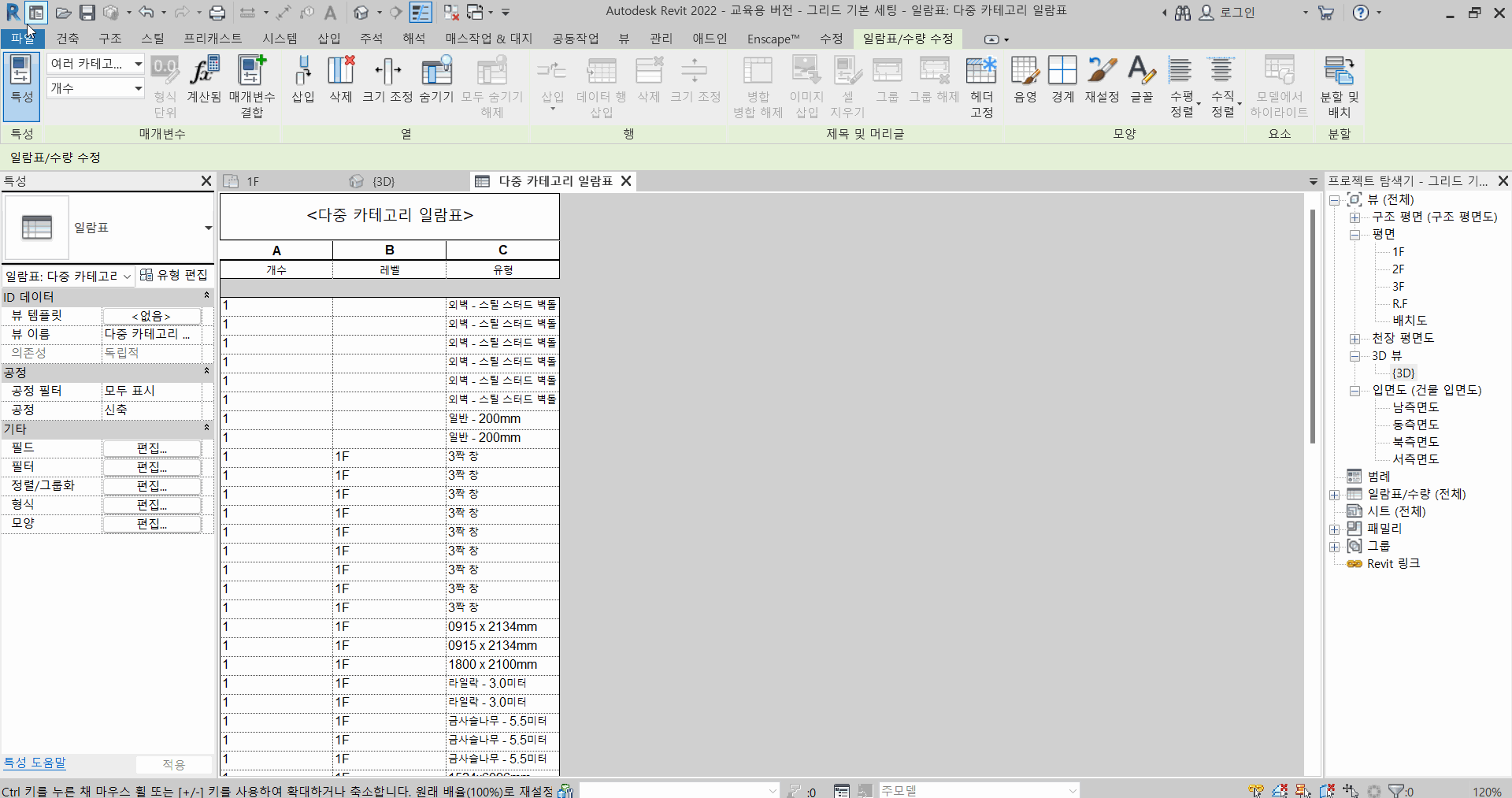

또한 다음과 같이 카테고리를 설정하여 원하는 카테고리만 설정하여 볼 수도 있습니다.

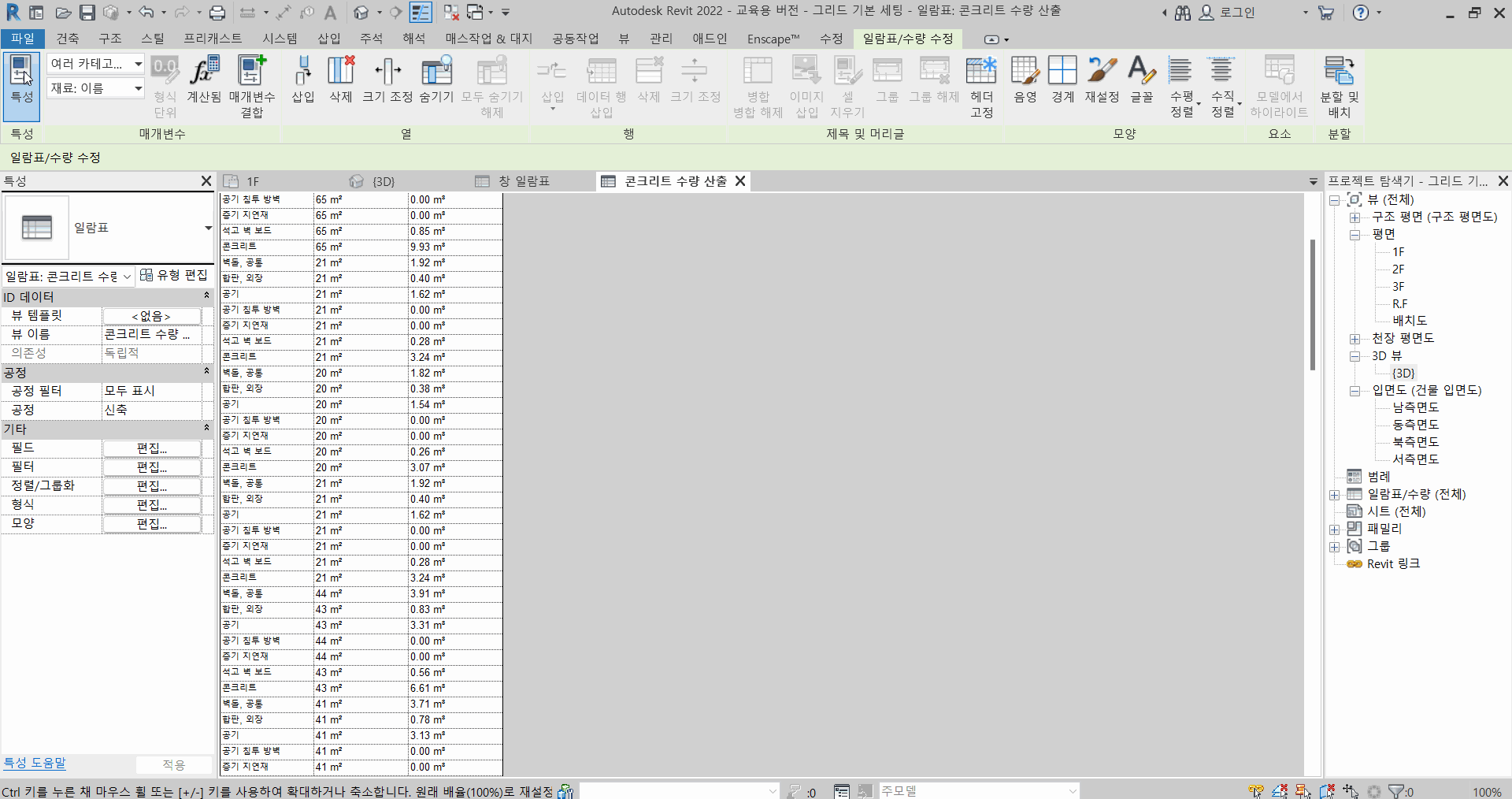

또한 다음과 같 일람표에서 수직/수평 정렬, 음영 외에도 글꼴, 경계 등 다양하게 편집이 가능합니다.

2. 일람표 - 필터

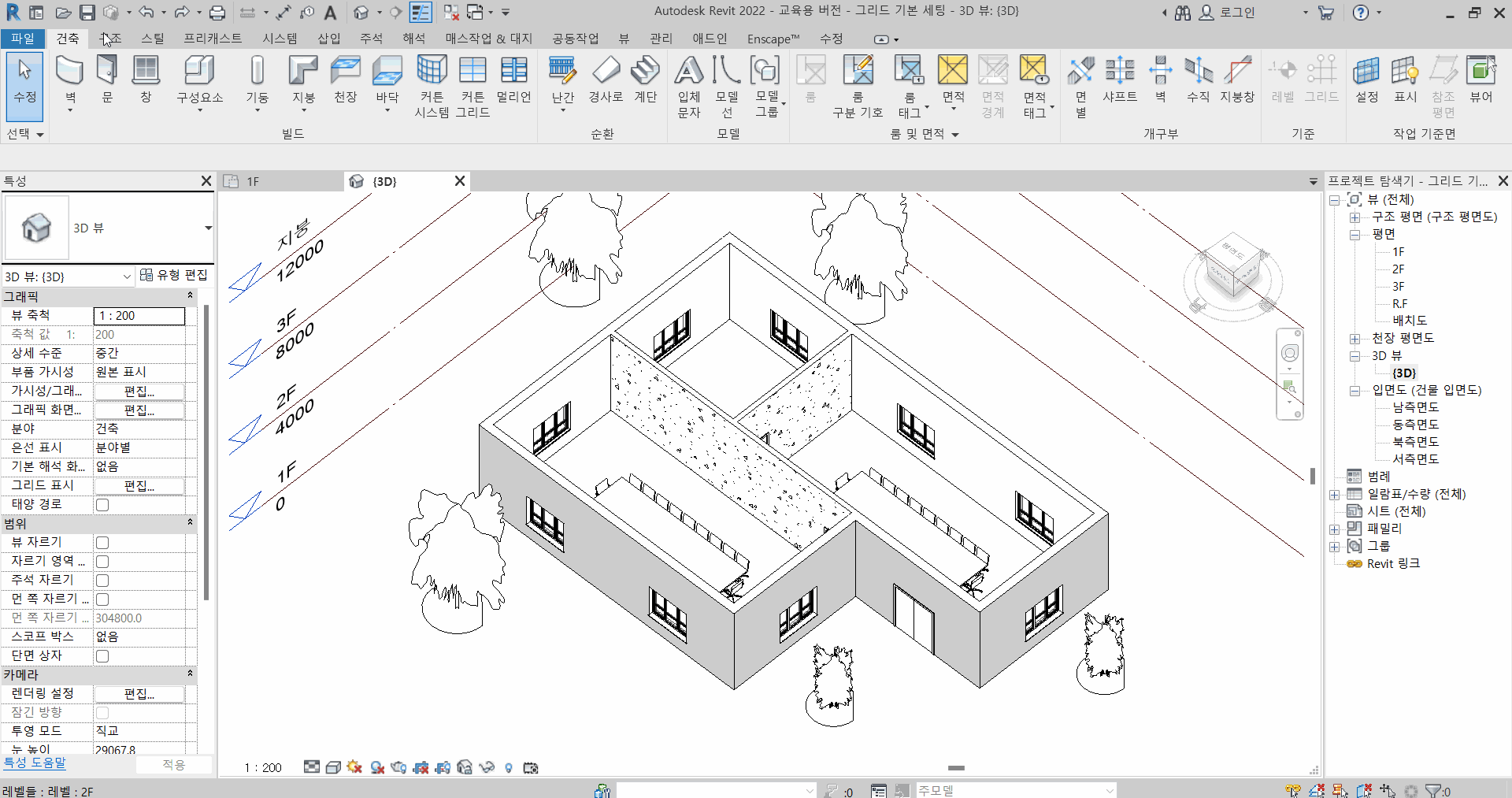

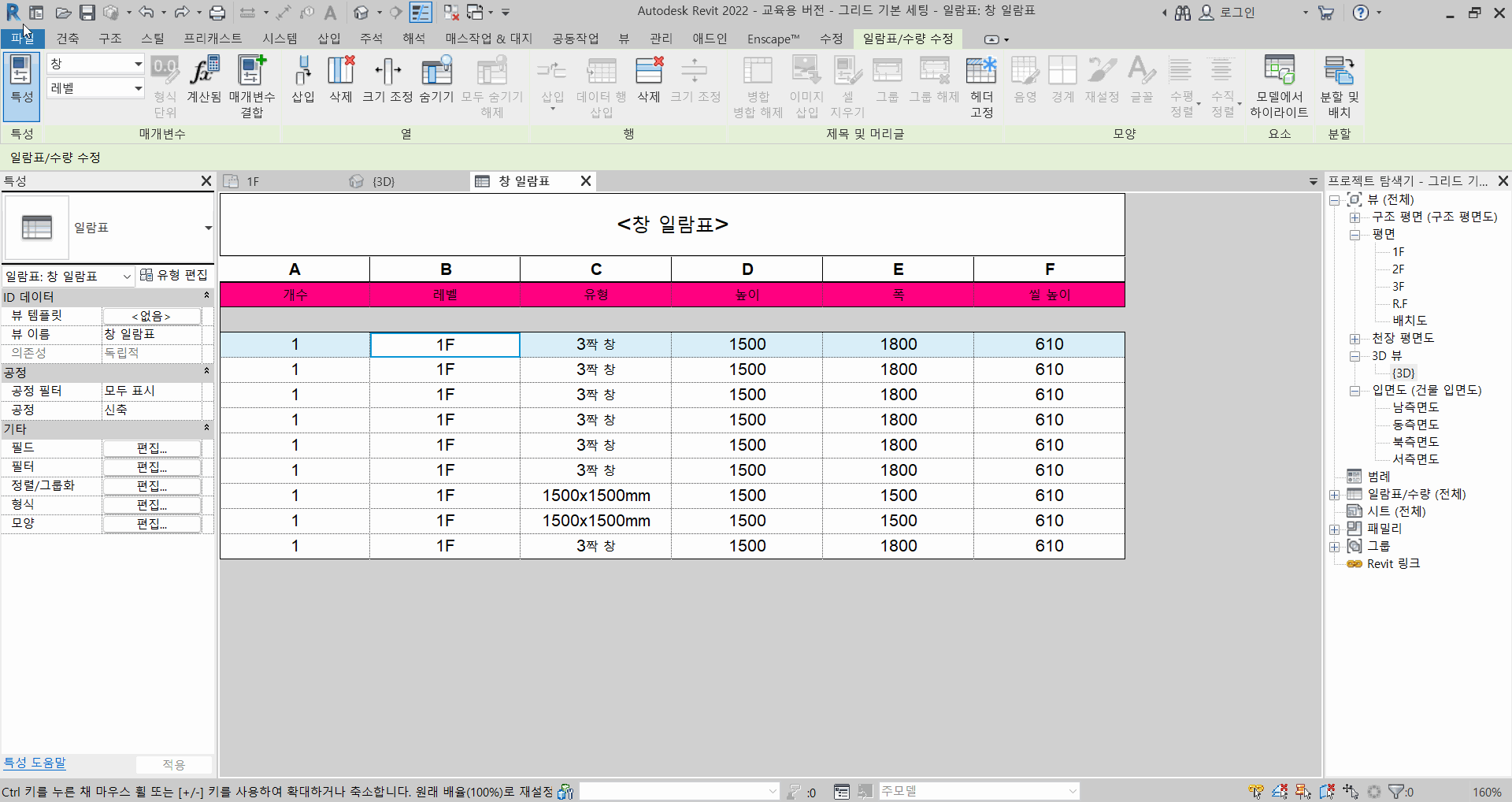

다음과 같이 필터를 이용하면 확인하고 싶은 내용만 필터를 추가하여 확인할 수 있습니다.

3. 일람표 - 정렬/그룹화

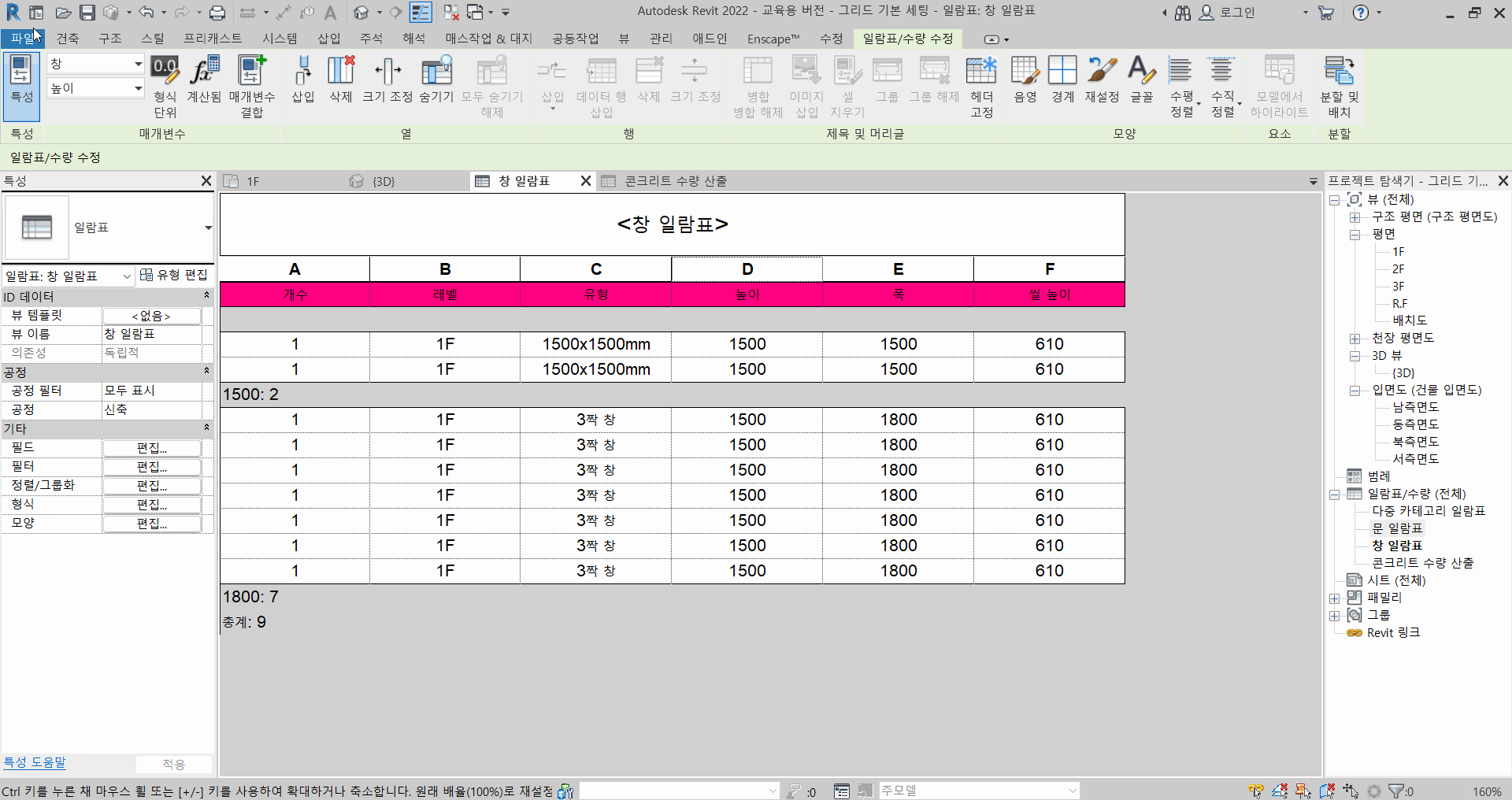

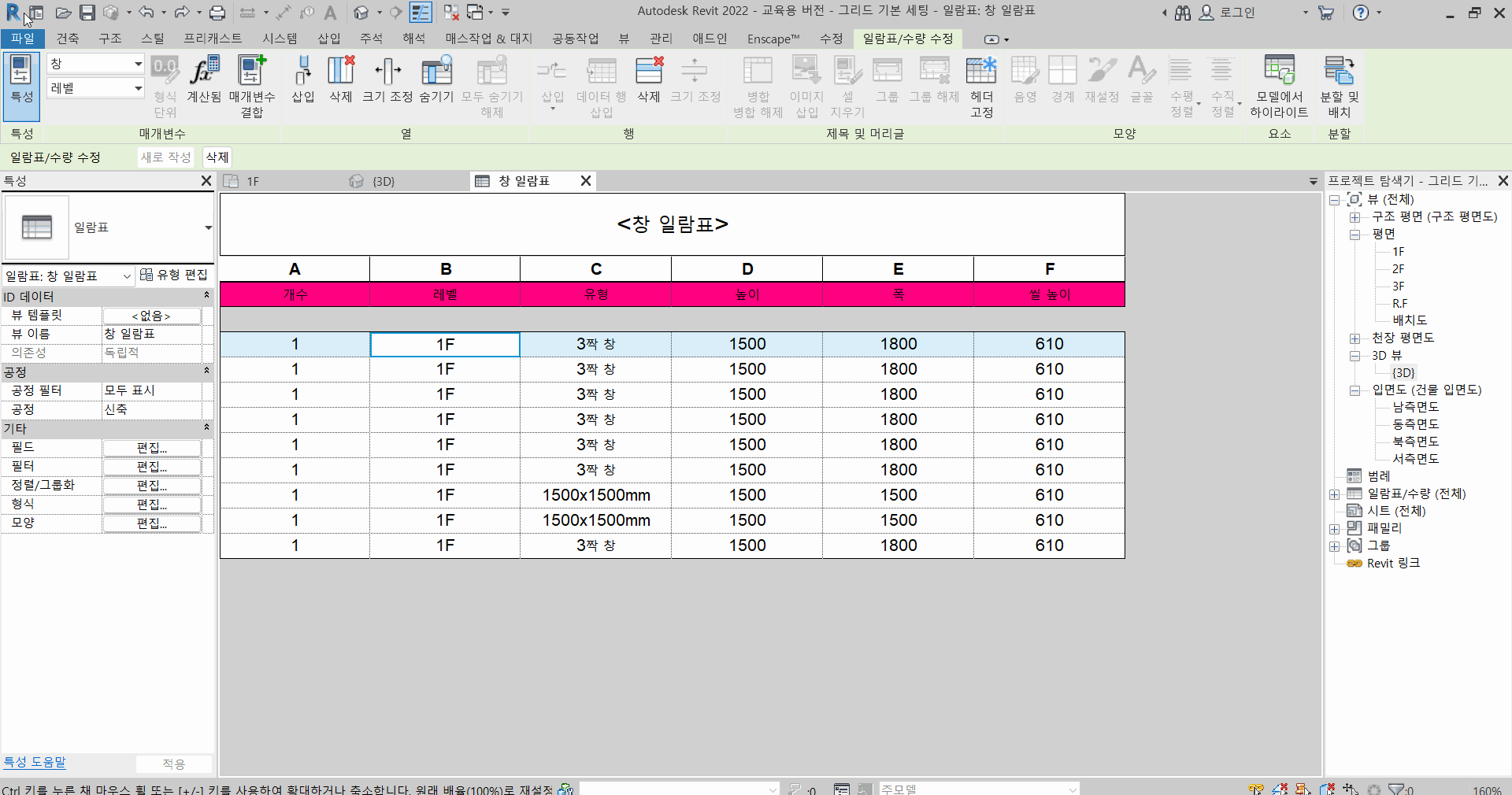

또한 정렬/그룹화를 이용하면 다양하게 정렬 및 그룹화할 수 있습니다.

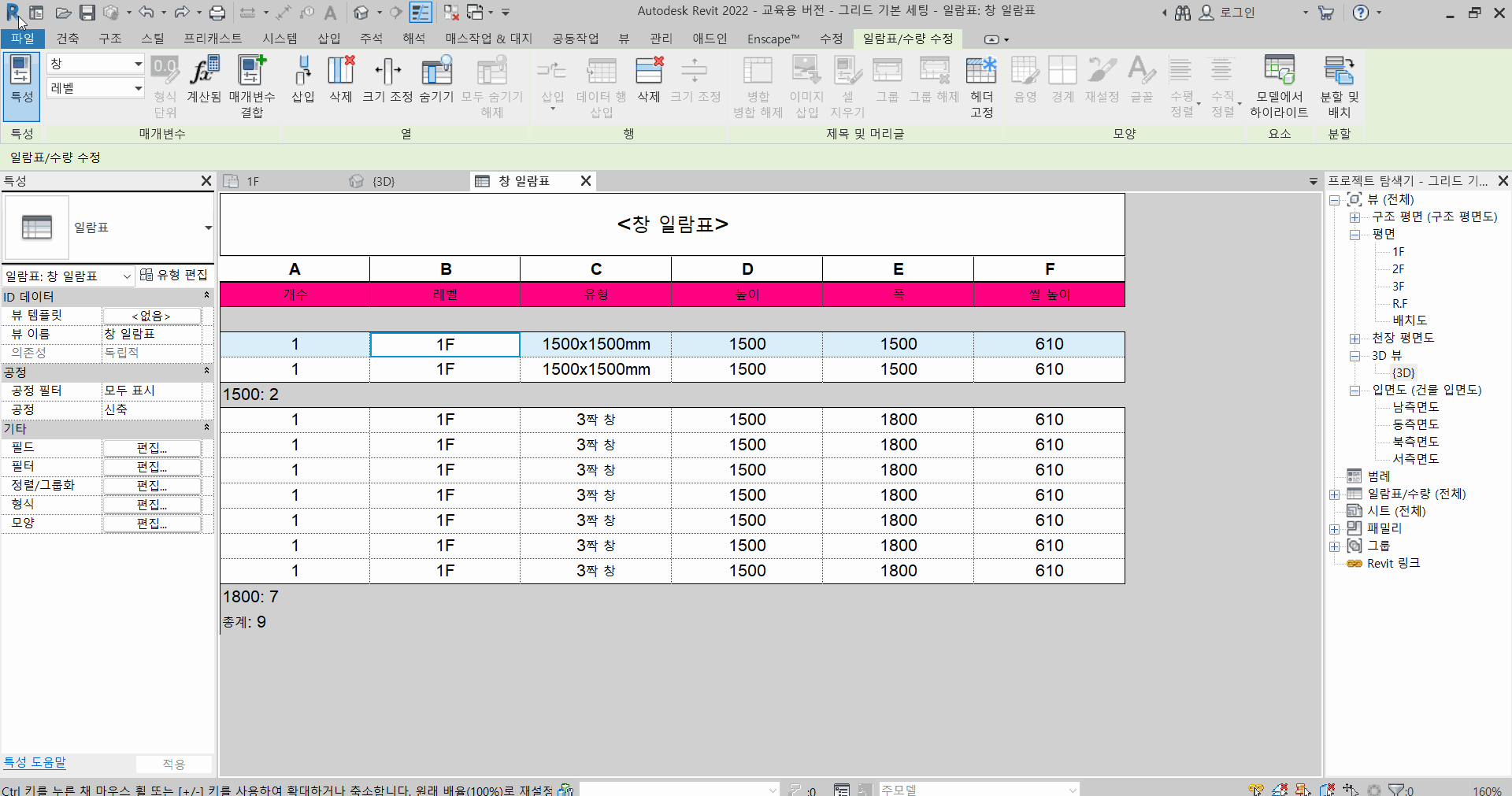

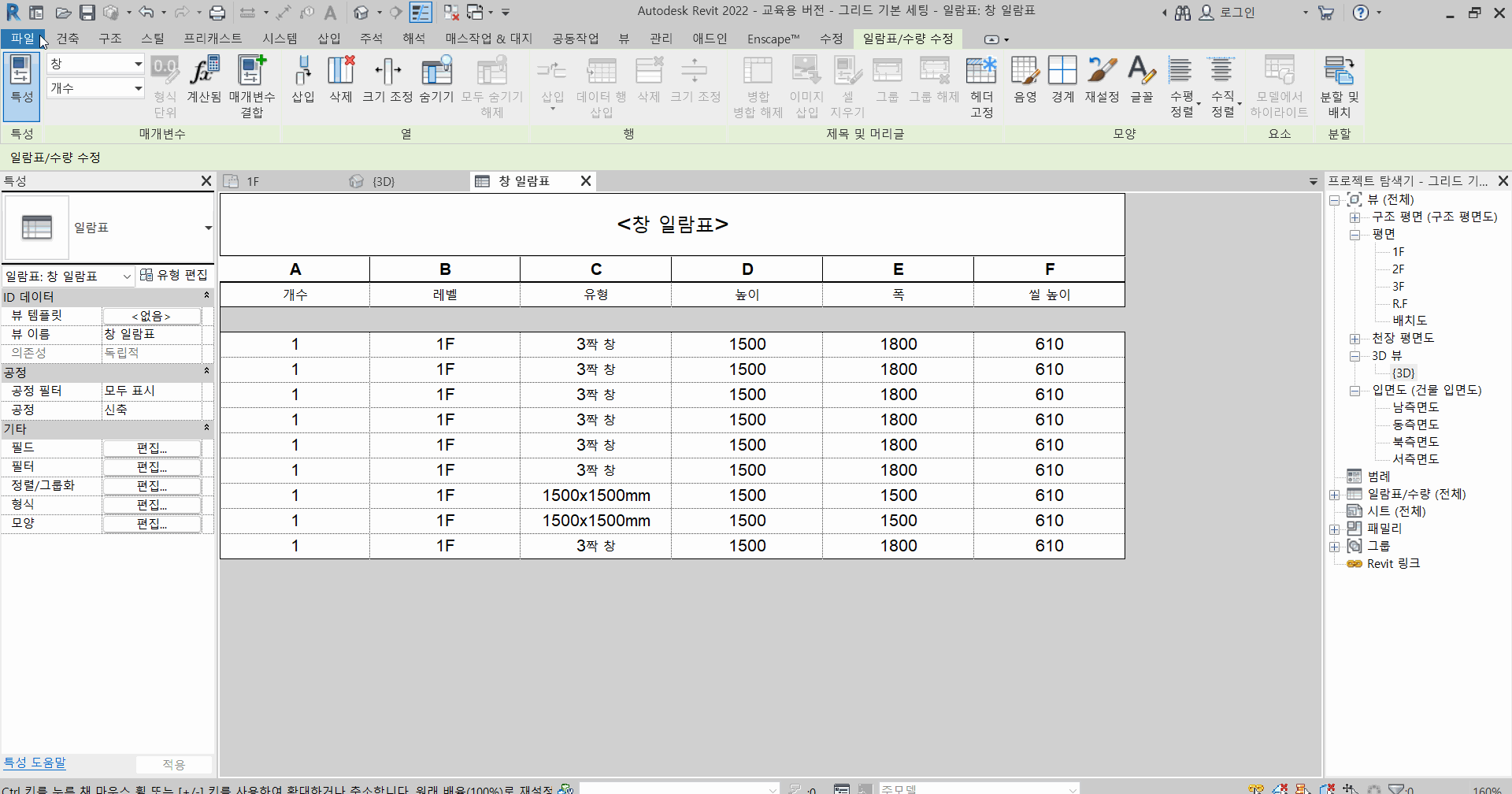

다음과 같이 모든 인스턴스 항목화를 해제해 주면 중복된 내용은 확인하지 않고 대표적인 자재만 확인할 수 있습니다.

4. 일람표 - 형식

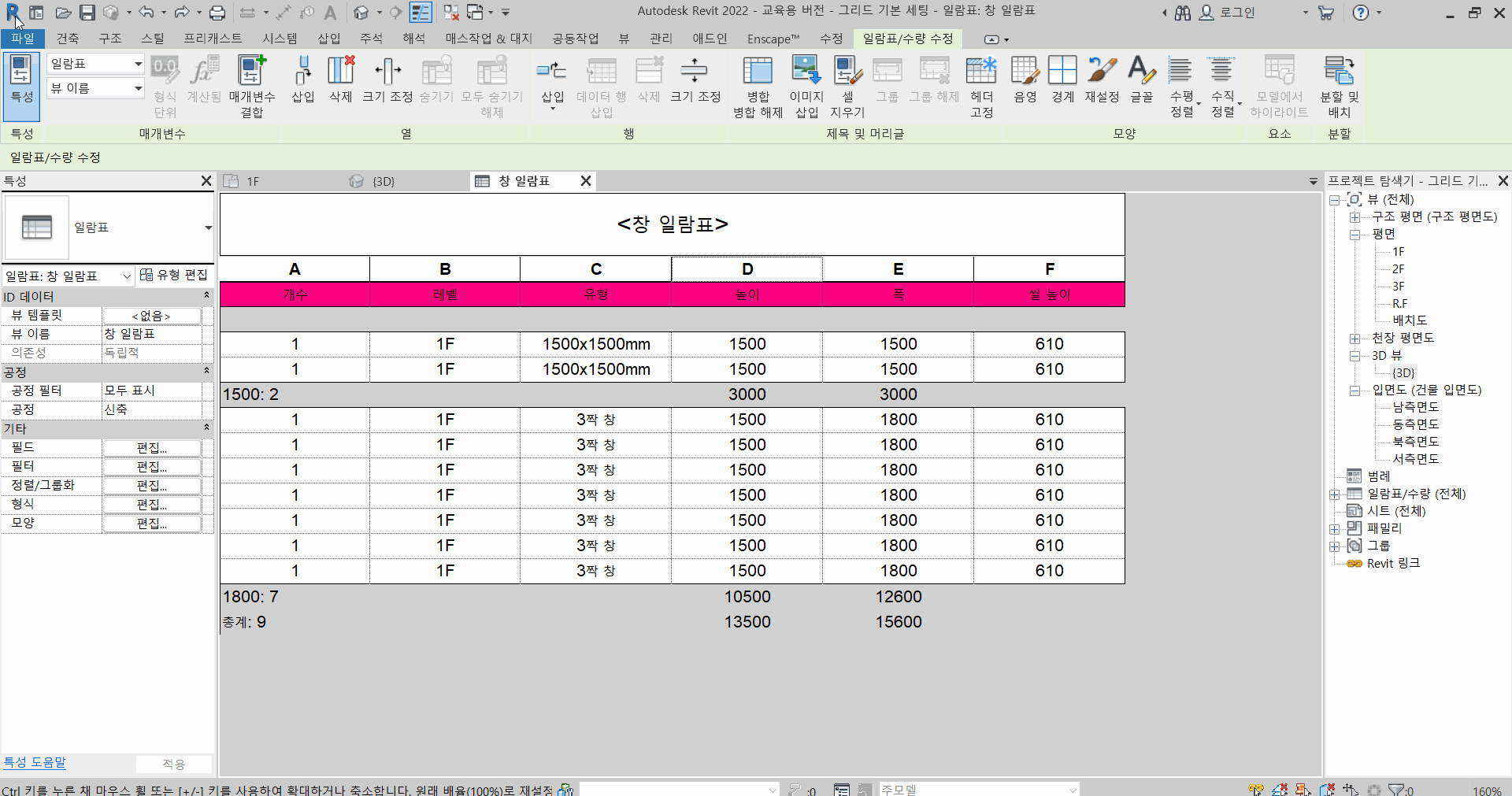

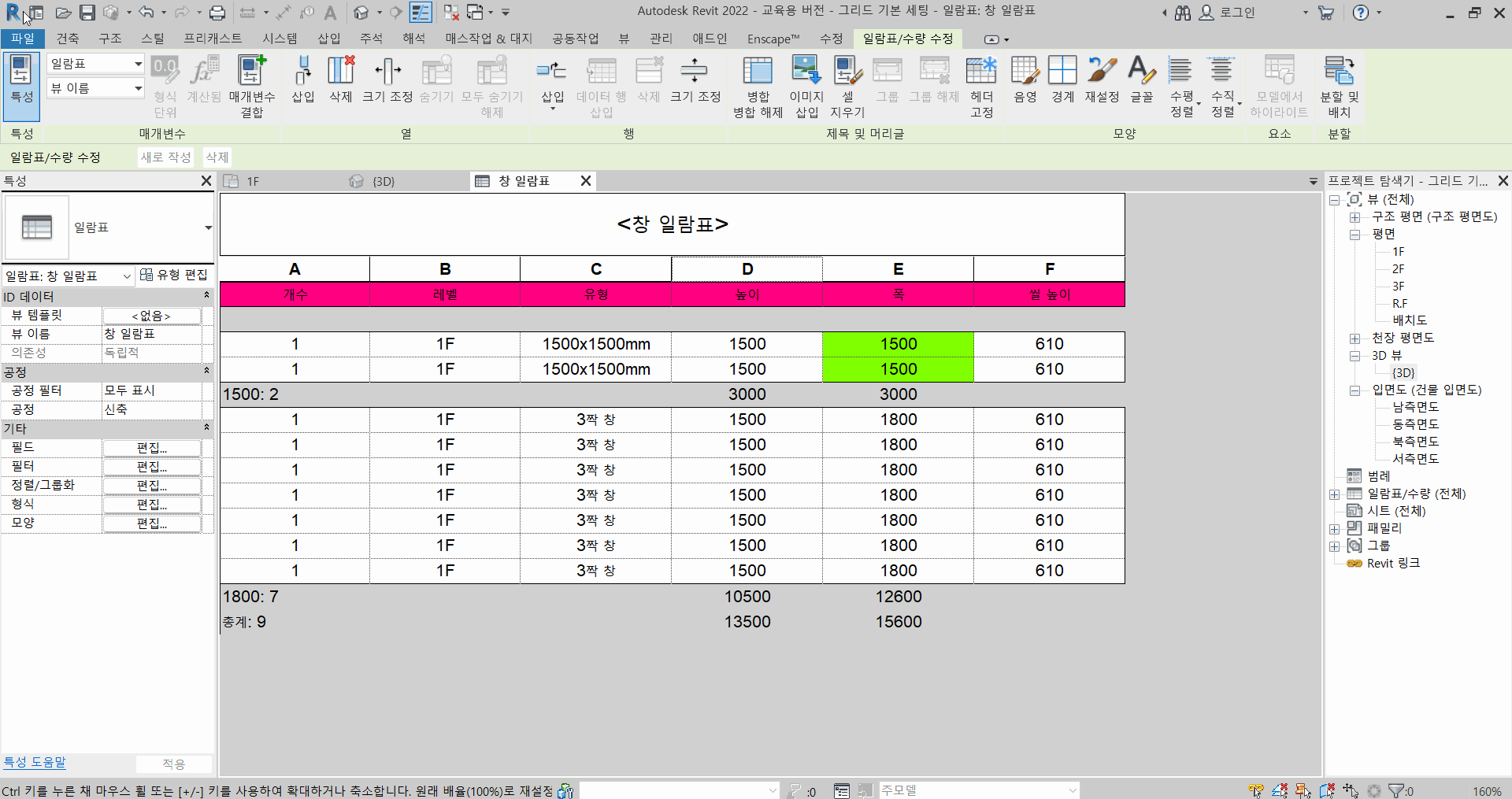

형식 기능을 이용하면 총합을 계산하여 보여주기도 합니다.

조건부 형식을 이용하면 같은 값만을 찾아 표시해 줄 수 있습니다.

5. 일람표 - 모양

모양 기능을 활용하면 다음과 같이 글꼴, 제목 표시 제거 등 다양하게 편집이 가능합니다.

6. 일람표 - 재료 물량 산출

다음과 같이 일람표 - 재료 물량 산출 기능을 이용하면 재료의 물량을 산출하는 것 또한 가능합니다.

특정한 재료만의 물량을 확인하고 싶다면 위에서 설명했다시피 필터에서 특정 재료만을 설정해 주면 됩니다.

7. 일람표 엑셀 파일 내보내기

다음 영상과 같이 내보내기 기능을 활용하여 엑셀에서 불러올 수 있는 데이터로 저장 가능합니다.

다음 사진은 엑셀에서 불러온 모습입니다.
